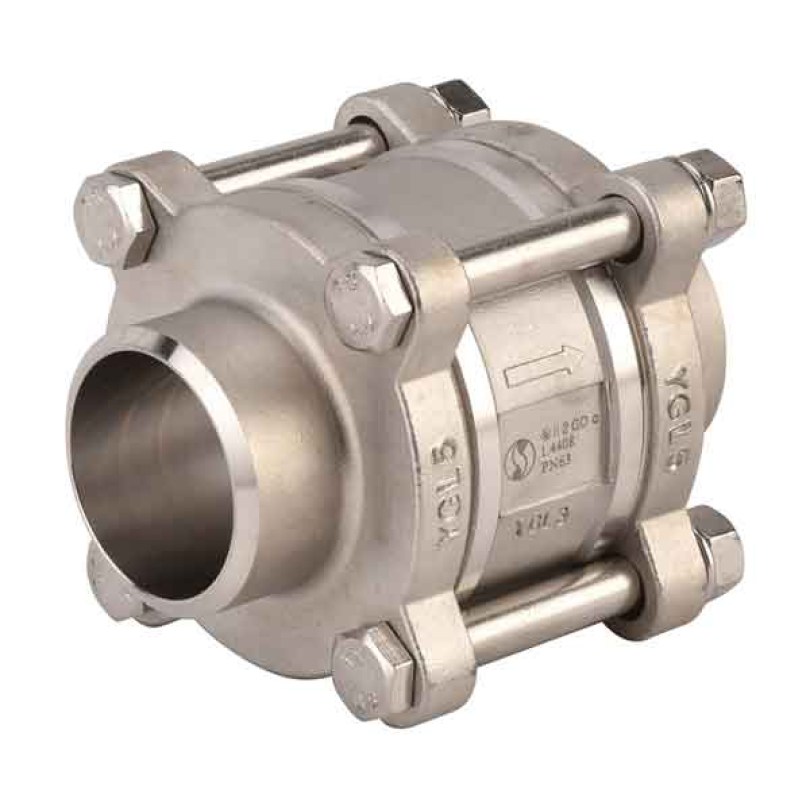

Clapeta de sens cu arc cu corp din 3 piese din otel inoxidabil sudura BW

DESCRIERE:

Clapeta de sens cu disc, cu corp din 3 piese, pentru apă potabilă, industria chimică și farmaceutică, industria petrochimică, instalatii hidraulice, aer comprimat.
Model din oțel inoxidabil cu garnituri PTFE. Toate pozitiile.
Parte centrală detașabilă pentru o întreținere ușoară.
Etanșeitate metal/metal (rata de scurgere conform standardului API 598)

SPECIFICATII:

Dimensiune: DN8 până la DN100
Conexiune: BW
Temperatura minima: -20°C
Temperatura maxima: +200°C
Presiune maximă: 63 bar

• 3 piese tip arc
• Toate pozițiile (respectați direcția de curgere indicată de săgeată)
• Etanşeitate metal / metal
• Oţel inoxidabil

UTILIZARE:

• Industrii chimice si farmaceutice, industrie petrochimica, instalatii hidraulice, aer comprimat, apa potabila
• Temperatură minimă Ts : - 20°C
• Temperatura maximă Ts :+ 200°C

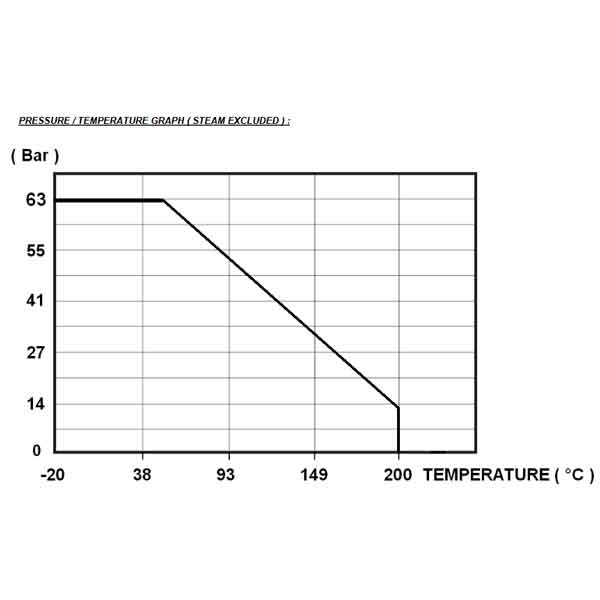

• Presiune maximă Ps: 63 bari (vezi graficul de mai sus)
• Abur : 11 bari max

STANDARDE:

• Producător certificat ISO 9001:2015 și ISO 14001:2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
    o DN8-25 : Articolul 4, §3 (SEP), fără marcaj CE
    o DN32-100 : Categoria de risc II, marcaj CE0035
• Certificat 3.1 la cerere
• Construcție conform EN 12516-1
• Proiectare conform ASME B16.34
• Teste de presiune conform API 598, tabel 6
• Capete BW conform standardului DIN 3239, modificare în curs la ANSI B36.10 Sch.40
• ATEX Grupa II Categoria 2 G/2D Zona 1 și 21 Zona 2 și 22 (marcaj opțional)
• Acordul francez de apă A.C.S. N° 22 ACC LY 722 de la DN8 la 50
• Supapă de reținere în conformitate cu regulamentul (CE) N° 1935-2004 la cerere
