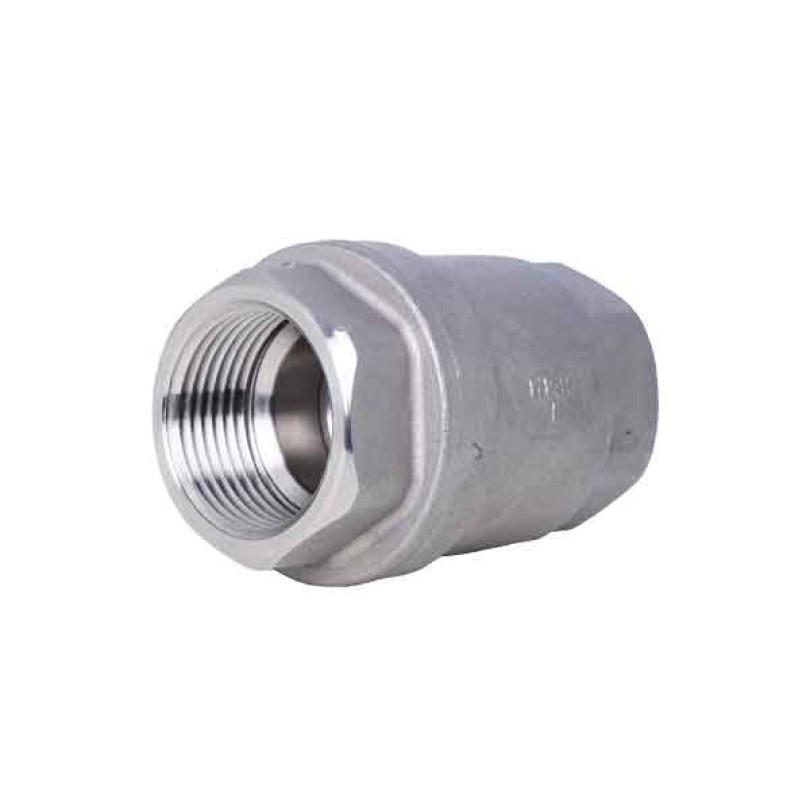

Clapeta de sens cu arc din otel inoxidabil si scaun FKM cu filet BSP

DESCRIERE

Clapetă de reținere cu disc din oțel inoxidabil si scaun FKM 2 bucăți BSP pentru industria chimică și farmaceutică, industria petrochimică, instalatii hidraulice, aer comprimat si apa.
Tip disc cu arc pentru toate pozitiile.

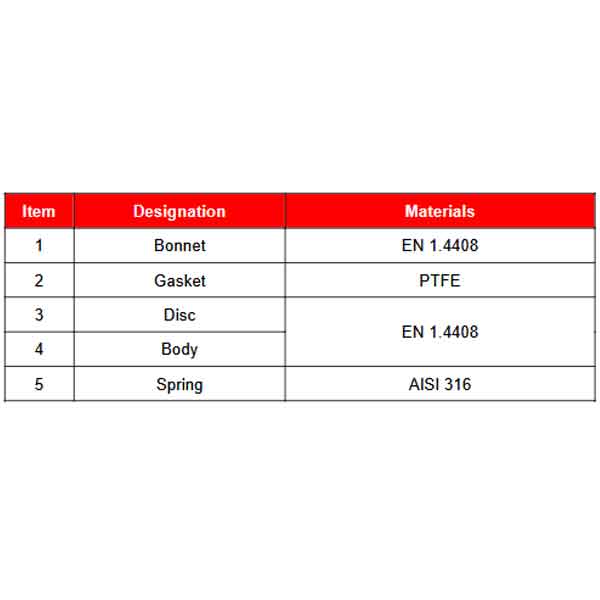

Corp si disc din otel inoxidabil EN 1.4408, scaun metalic.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

SPECIFICATII

Dimensiune: DN1/4" până la DN4"
Conexiune: BSP femelă
Temperatura minima: -20°C
Temperatura maxima: +180°C
Presiune maximă: 63 bar

• Disc din 2 bucăți cu supapă de reținere cu arc
• Toate pozițiile (respectați direcția de curgere indicată de săgeată)
• Lungime scurtă
• Scaun FKM

UTILIZARE

• Industrii chimice si farmaceutice, industrie petrochimica, instalatii hidraulice, aer comprimat, apa
• Abur : 10 bari max la 180°C
• Temperatură minimă Ts : - 20°C
• Temperatura maximă Ts :+ 180°C

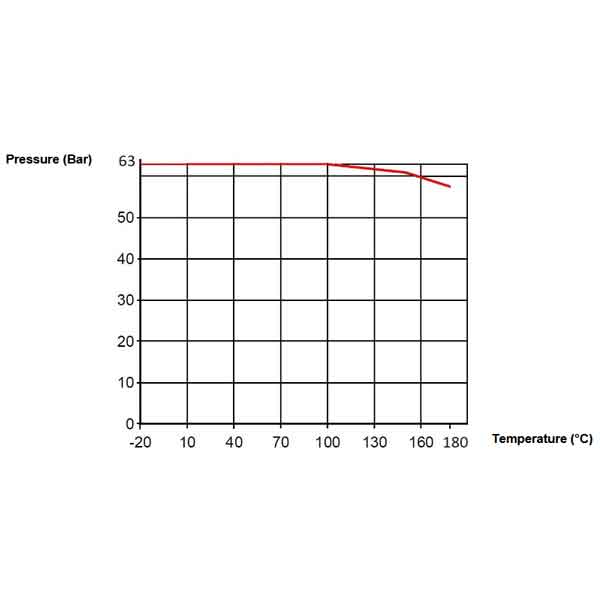

• Presiune maximă Ps: 63 bari (vezi graficul de mai jos)

STANDARDE

• Producător certificat ISO 9001:2015 și ISO 14001:2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
    o DN1/4"-1" : Articolul 4, §3 (SEP), fără marcaj CE
    o DN1"1/4-4" : Categoria de risc II, marcaj CE0036
• Certificat 3.1 la cerere
• Teste de presiune conform API 598, tabel 6
• Capetele cilindrice filetate BSP conform ISO 7/1 Rp
• ATEX Grupa II Categoria 2 G/2D Zona 1 și 21 Zona 2 și 22 (marcaj opțional
