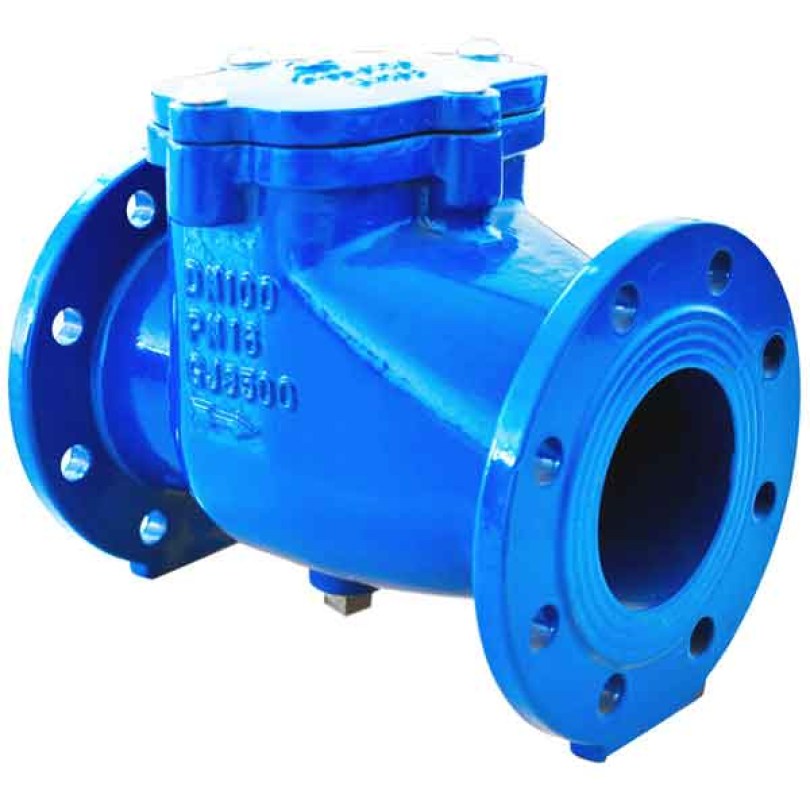

Clapeta de sens din fonta ductila cu parghie si garnitura epdm

DESCRIERE

Clapetă de sens elastică cu flanșă PN10/16 pentru apă potabilă, distribuție și udare.

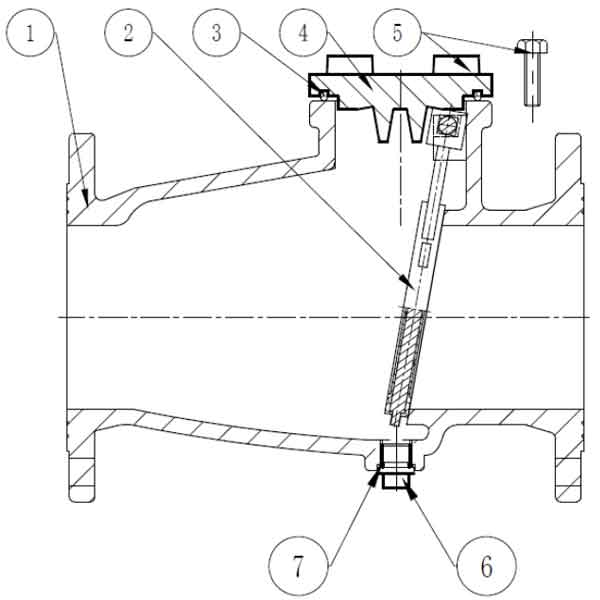

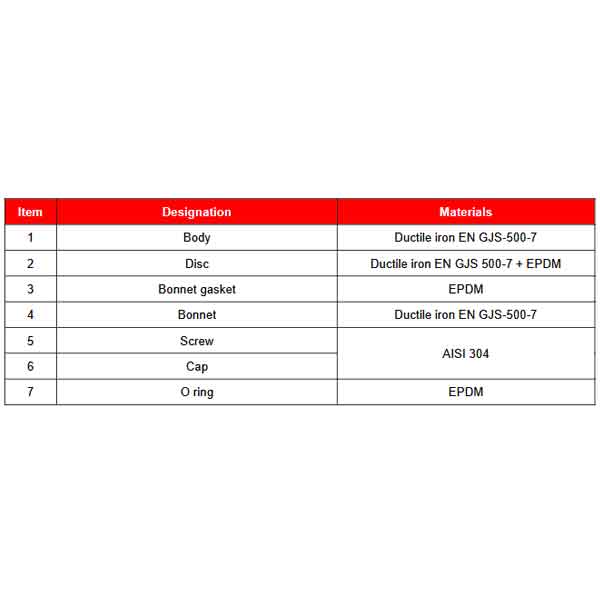

Corp din fonta ductila cu vopsire epoxidica, disc din fonta ductila acoperit cu EPDM.
Capota cu șuruburi pentru o întreținere ușoară.
Poziție orizontală sau verticală cu fluid ascendent.

SPECIFICATII

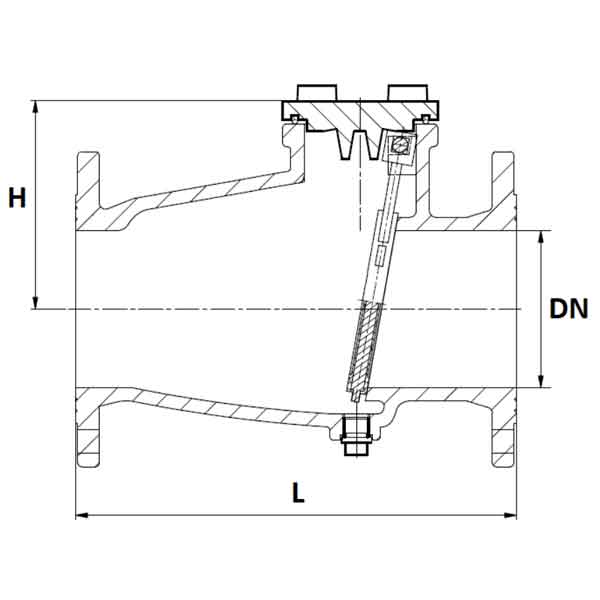

Dimensiune: DN50 până la DN300
Conexiune : Flanse RF PN10/16
Temperatura minima: -10°C
Temperatura maxima: +80°C
Presiune maximă: 16 bari

• Tip de verificare: cu parghie
• Pozitie verticala cu fluid ascendent sau pozitie orizontala (respectati directia de curgere indicata de sageata)
• Flanse PN10/16 R.F.
• Disc din fontă ductilă acoperit cu EPDM
• Pierderea slabă a capului
• Capotă cu șuruburi
• Dop din oțel inoxidabil DN1/2"
• Vopsea epoxidica RAL 5005 culoare albastru, grosime 250 μm
• Contrapresiune minimă pentru etanșeitate: 0,5 bari
• Presiune de deschidere 0,03 bar

UTILIZARE

• Apă potabilă, distribuție și udare
• Temperatură minimă și maximă Ts: - 10°C până la + 80°C
• Presiune maximă Ps : 16 bari pentru tipurile PN10/16 și PN16, 10 bari pentru tipurile PN10

STANDARDE

• Producător certificat ISO 9001 : 2015
• Proiectare conform EN 1074-3
• DIRECTIVA 2014/68/UE : Produse excluse (articolul 4, § 3)
• Certificat 3.1 la cerere
• Acordul francez de apă A.C.S. Nr. 24 ACC LY 196
• Teste de presiune conform EN 12266-1, Rate A
• PN10-16 R.F. flanse conform EN 1092-2
• Lungime conform EN 558 seria 48 (DIN 3202 F6)
• Acoperire conform DIN 30677
