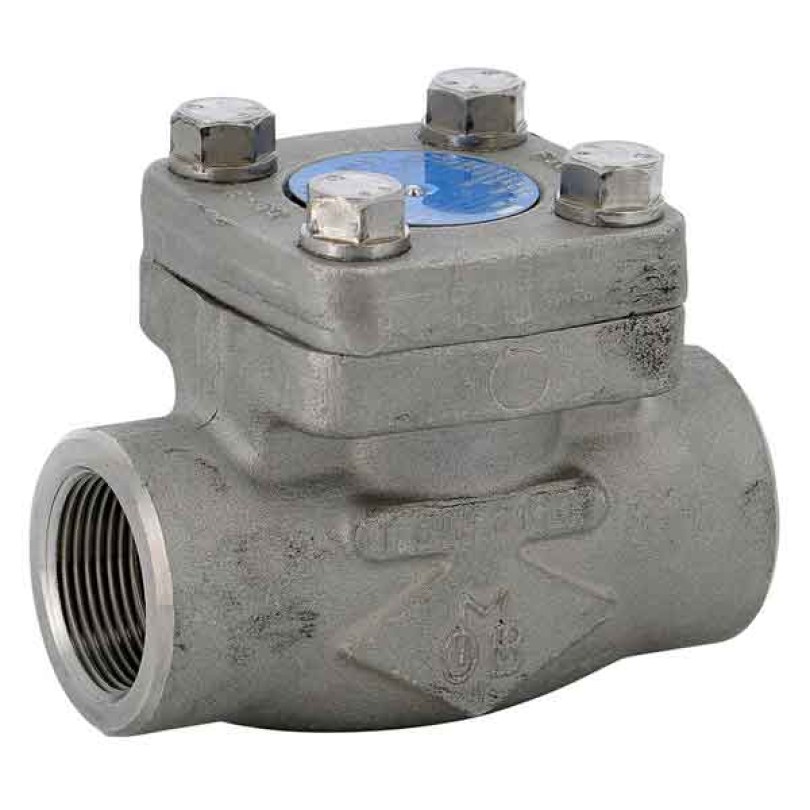

Clapeta de sens din otel inoxidabil cu bila 800lbs conexiune NPT

DESCRIERE:

Clapetă de sens din oțel inoxidabil forjat TRIM8 SW Clasa 800, alezaj standard pentru industria petrolieră, abur, petrol și gaz și înaltă presiune.
Tip piston și capotă cu șuruburi.
Garnitura capota din otel inoxidabil + grafit.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

SPECIFICATII:

Dimensiune: DN15 până la DN50 (NPS 1/2" până la 2")
Conexiune: NPT
Temperatura minima: -29°C
Temperatura maxima: +538°C
Presiune maximă: 132 bari (clasa 800)

• Respectați direcția de curgere (indicată de săgeată)
• Alezaj standard
• Tip cu bila
• Montaj doar in pozitie orizontala
• Capotă cu șuruburi
• Oțel carbon forjat A105N
• Trim 10 standard inox 316
• Clasa 800

UTILIZARE:

• Industria petrolieră, abur, presiune înaltă
• Temperatură minimă și maximă Ts: - 49°C până la + 538°C

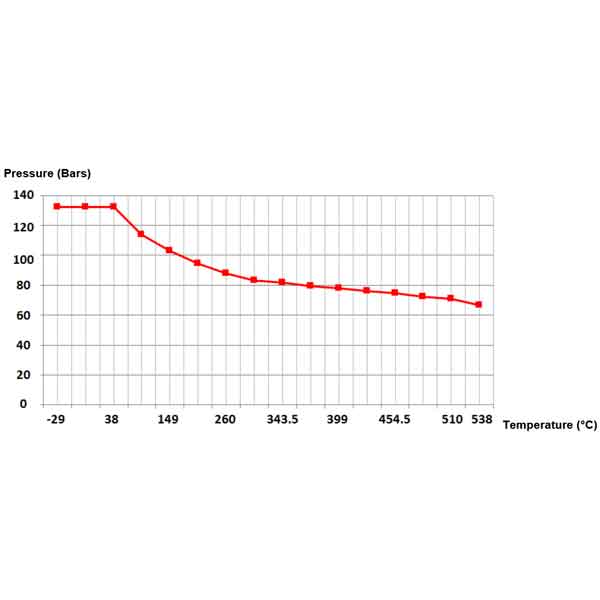

• Presiune maximă Ps: 132 bari (vezi imaginea)

STANDARDE:

• Producător certificat ISO 9001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide sau gaze din grupa 1
     o DN15-25 (NPS 1/2"-1"): Articolul 4, §3 (SEP), fără marcaj CE
     o DN32-50 (NPS 1"1/4-2") : Categoria de risc II, marcaj CE 0036
• Certificat 3.1 la cerere
• Proiectare conform ISO 15761 și API 602 8th
• Teste de presiune conform API 598, tabel 6
• Supape de reținere aprobate de principalele industrii petroliere (certificate la cerere)
• ATEX Group II Categoria 2 GD T3 Zone 1 & 21 Zone 2 & 22 (marcaj opțional) conform directivei 2014/34/UE
• Capetele filetate conform  ANSI B1.20.1
