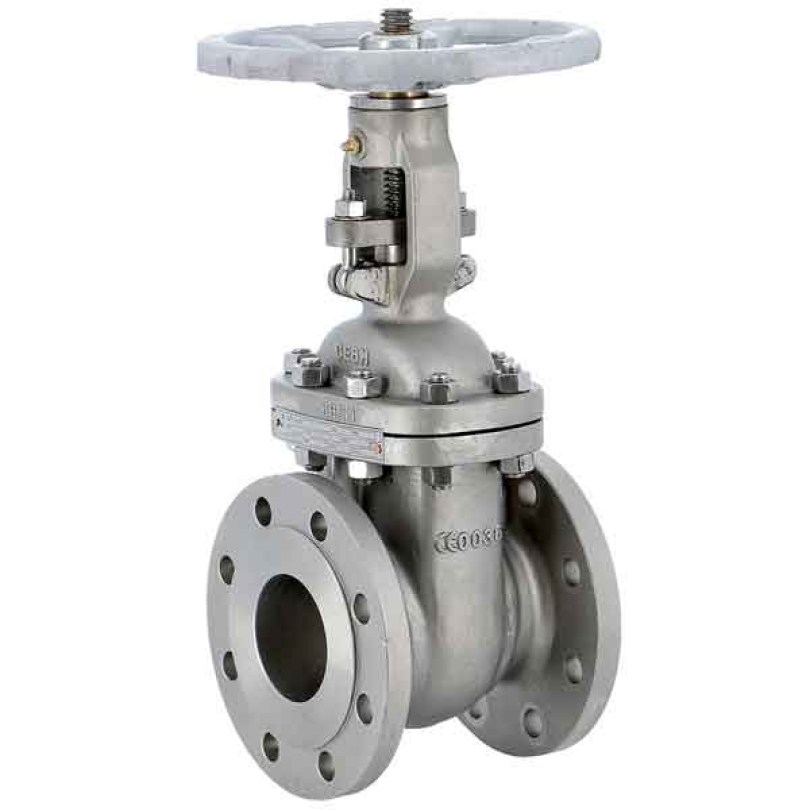

Robinet cu sertar din otel inoxidabil turnat, TRIM 10, presetupa grafit, garnitura inox/grafit si flansa RF PN16, compatibil ATEX

DESCRIERE:

Robinet cu sertar din oțel inoxidabil TRIM10 cu flanșă PN16, trecere totală, pentru distribuția apei, motorină, abur, petrochimie, industria petrolieră și gaze.
Model scurt 3202-1 F4 cu pană flexibilă dintr-o bucată.
Garnitură din grafit pentru tijă și garnitură de capac din oțel inoxidabil+grafit.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

SPECIFICATII:

• Dimensiune: DN50 la DN300
• Conexiune: Flanse RF PN16
• Temperatura minima: -29°C
• Temperatura maxima: +538°C (+300°C pentru fluide corozive)
• Presiune maximă: 16 bar

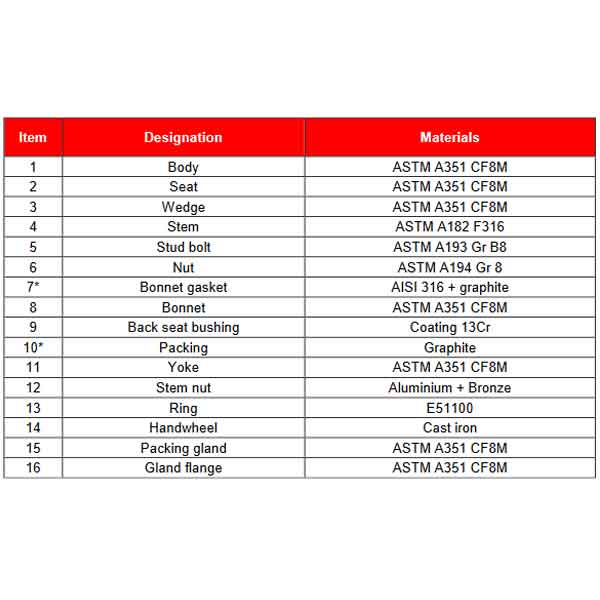

• Materiale: Corp din oțel inoxidabil turnat
• Alezaj complet
• Tijă ne-rotativă care se ridică. Roată de mâna care nu se ridică.
• TRIM 10 standard AISI 316
• Pană unică solidă
• ATEX

UTILIZARE:

• Distributie apa, motorina, abur, petrochimie, industria petroliera, gaze
• Temperatură minimă și maximă Ts: - 29°C până la + 538°C
• Presiune maximă Ps : 16 bari
• Nu utilizați cu racletă
• Strângeți garnitura presetupei în funcțiune

STANDARDE:

• Producător certificat ISO 9001:2015 și ISO 14001:2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
    o DN50 : Categoria de risc I, marcaj CE 0036
    o DN65-200 : Categoria de risc II, marcaj CE 0036
    o DN250-300 : Categoria de risc III, marcaj CE 0036
• Certificat 3.1 la cerere
• Proiectare conform EN 1984 si EN 12516-1
• Teste de presiune conform EN 122661-1, Rate D
• Lungime conform EN 558 seria 14 (DIN 3202-1, seria F4)
• Flanse R.F. conform EN 1092-1 PN16
• ATEX Grupa II Categoria 2 G/2D Zona 1 & 21 Zona 2 & 22 (marcare opțională) conform directivei 2014/34/UE

INSTRUCȚIUNI DE INSTALARE ȘI ÎNTREȚINERE:

Instructiuni instalare si utilizare robineti cu sertar si conexiune pe flasa
