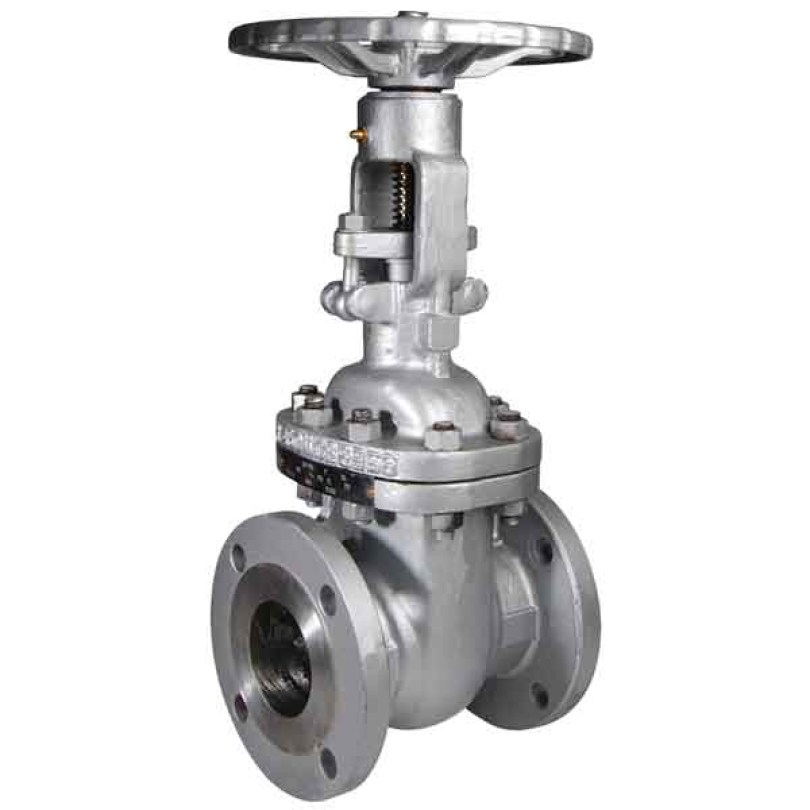

Robinet cu sertar din otel carbon turnat cu scaun din inox, presetupa grafit, garnitura inox/grafit si flansa RF clasa 150 PN20, compatibil ATEX

DESCRIERE:

Robinet cu sertar din oțel carbon TRIM8 cu flanșă Clasa 150 PN20 și trecere totală, pentru distribuția apei, motorină, abur, petrochimie, industria petrolieră și gaze.
Tijă înălțată care nu se rotește cu pană flexibilă dintr-o bucată.
Garnitură din grafit și capac din oțel inoxidabil+grafit.
Robinet cu sertar cu certificat de siguranță la foc API 6FA pentru reducerea riscurilor în caz de incendiu.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

SPECIFICATII:

• Dimensiune: DN50 la DN600 (NPS 2" la 24")
• Conexiune: Flanse RF Clasa 150 PN20
• Temperatura minima: -29°C
• Temperatura maxima: +425°C
• Presiune maximă: 20 bar

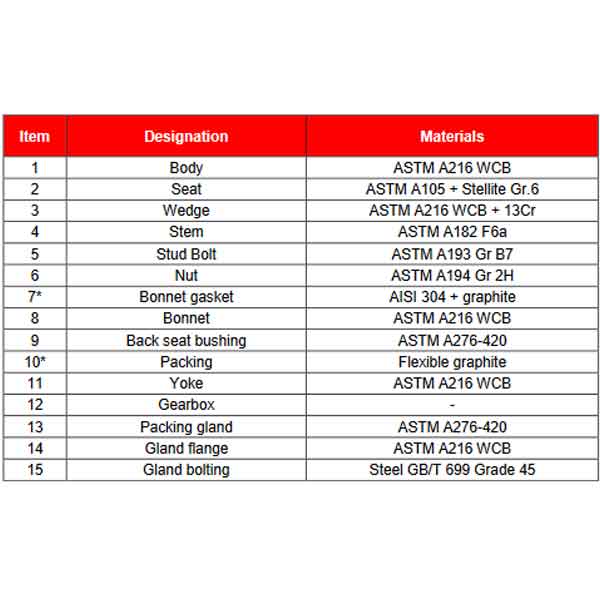

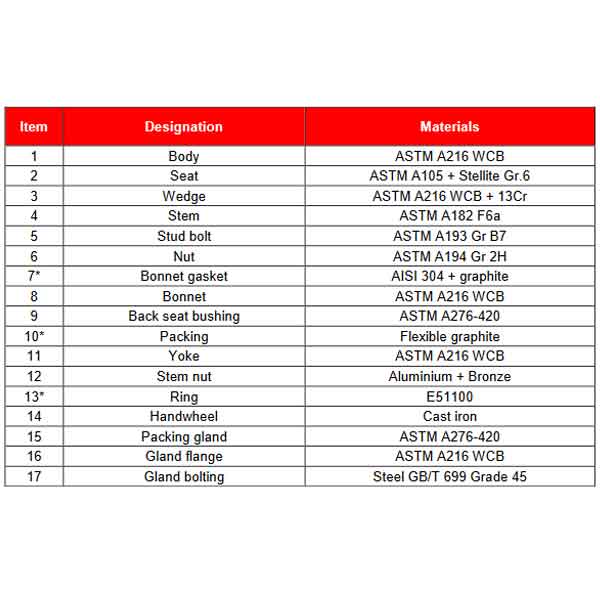

• Materiale: Corp din oțel carbon
• Alezaj complet
• Tijă ne-rotativă care se ridică. Roată de mâna care nu se ridică.
• Fire safe API 6FA
• Pană unică solidă
• Toleranta la coroziune: 3 mm
• Acoperire cu grafit
• ½ stellit (Trim 8 , scaun cu stellit)

Note:
→ Stellite: Este un aliaj de cobalt-crom, cunoscut pentru rezistența sa la uzură și la coroziune.Este utilizat în componentele robinetului care trebuie să suporte utilizare frecventă și condiții dificile, cum ar fi suprafețele de așezare.
→ Trim 8:  Se referă la un tip specific de componentă de control pentru robineți,  care include elemente precum stanga, plugul, discul și suprafața de așezare. Aceste componente sunt expuse fluidului care trece prin robinet și sunt  esențiale pentru  funcționarea corectă a sistemului  de  control al fluxului.

UTILIZARE:

• Distributie apa, motorina, abur, petrochimie, industria petroliera, gaze

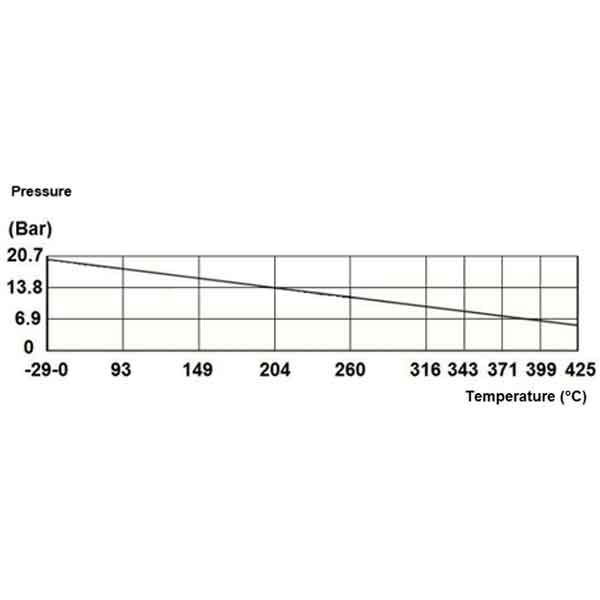

• Temperatură minimă și maximă Ts: - 29°C până la + 425°C
• Presiune maximă Ps : 16 bari
• Nu utilizați cu racletă
• Strângeți garnitura presetupei în funcțiune

STANDARDE:

• Producător certificat ISO 9001:2015 și ISO 14001:2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
   o DN50 (NPS 2"): Categoria de risc I, marcaj CE 0036
   o DN65-150 (NPS 2"1/2-6"): Categoria de risc II, marcaj CE 0036
   o DN200-600 (NPS 8"-24"): Categoria de risc III, marcaj CE 0036
• Certificat 3.1 la cerere
• Proiectare conform API 600
• Teste de presiune conform API 598, tabel 6

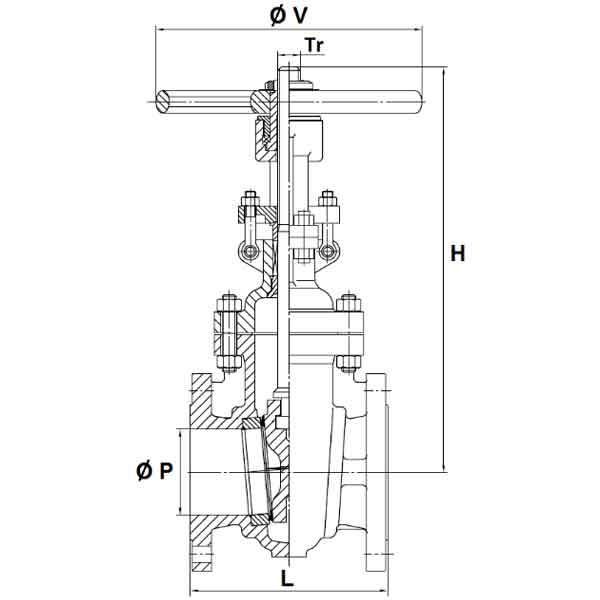

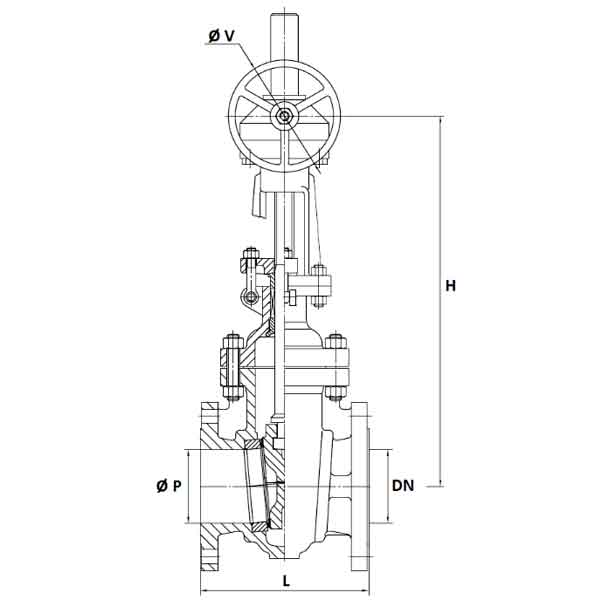

• Lungime conform ASME B16.10, tabelul 1 seria A8 și EN 558 seria 3
• Flanse R.F. conform ASME B16.05 Clasa 150
• Protecție împotriva incendiilor conform API SPEC 6FA ediția a 3-a 04-1999
• ATEX Group II Categoria 2 G/2D Zona 1 & 21 Zona 2 & 22 (marcaj opțional) conform directivei 2014/34/UE
• Materiale conform NACE MR 01-75 la cerere

INSTRUCȚIUNI DE INSTALARE ȘI ÎNTREȚINERE:

Instructiuni instalare si utilizare robineti cu sertar si conexiune pe flasa
