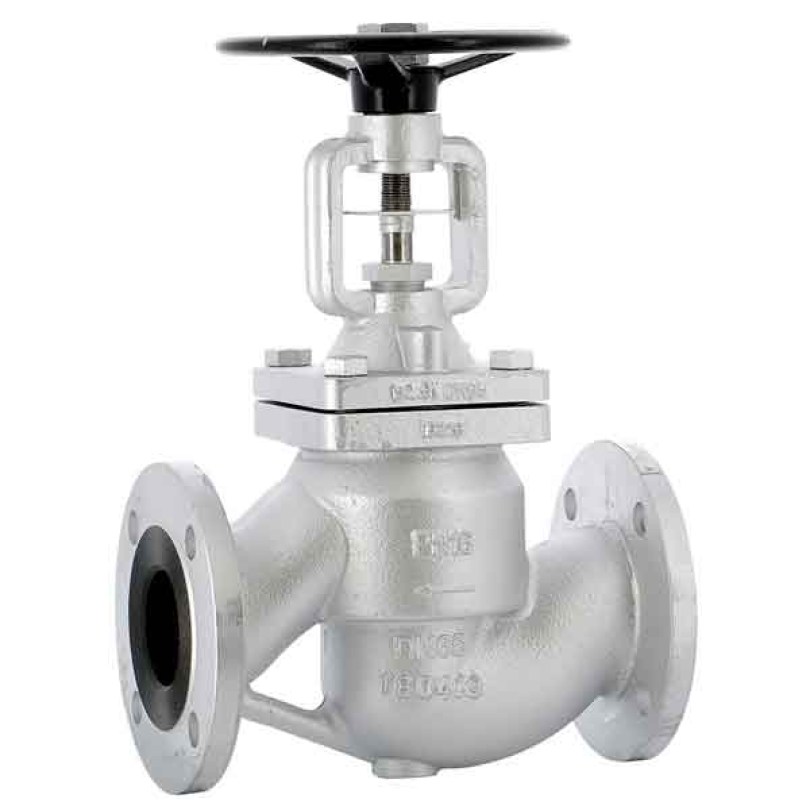

Robinet cu ventil din fonta ductila conexiune cu flanse

DESCRIERE:

Robinet cu ventil din fontă ductilă cu flanșă PN16/25 pentru fluide fără coroziune, abur, aer, fluide termice, apă rece și caldă.
Burduf din oțel inoxidabil și garnitură din grafit.
Dispozitiv anti-intoarcere pentru a evita riscul de torsiune a burdufurilor.
Dop de egalizare a presiunii în DN200
Capotă și ambalaj înșurubat pentru o întreținere ușoară.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22 (marcaj opțional).

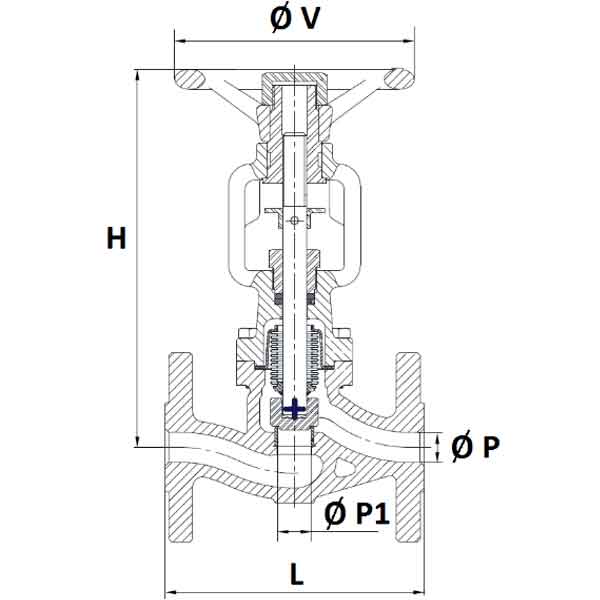

Dimensiune: DN15 până la DN200
Conexiune: Flanșă PN16/25 RF
Temperatura minima: -10°C
Temperatura maxima: +350°C
Presiune maximă: 25 bar până la DN50 (16 bar peste)

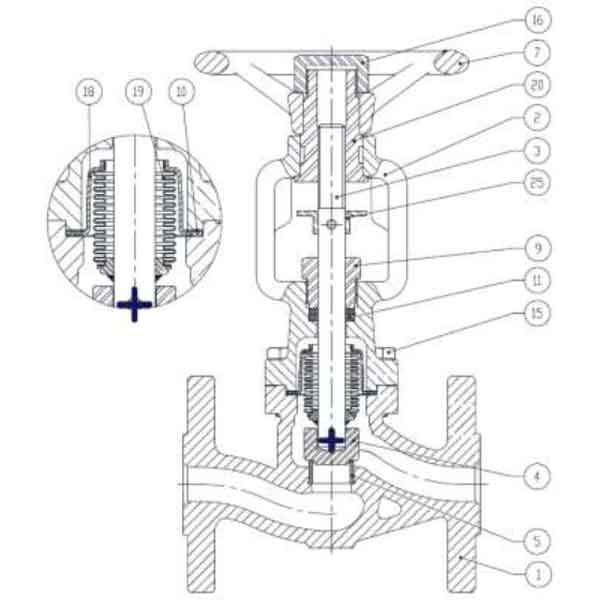

SPECIFICATII:

• Respectați direcția de curgere indicată de săgeată
• Tijă care nu se ridică
• Capota cu șuruburi și pachet de presetupe
• Burduf din oțel inoxidabil
• Dop de egalizare a presiunii în DN200
• Scaun presat in corp
• Dispozitiv anti-întoarcere pentru a evita riscul de torsiune a burdufurilor
• Flanse R.F. PN25 până la DN50, PN16 peste

UTILIZARE:

• Pentru fluide fără coroziune, abur, aer, fluide termice, apă rece și fierbinte
• Temperatură minimă și maximă Ts: - 10°C până la + 350°C

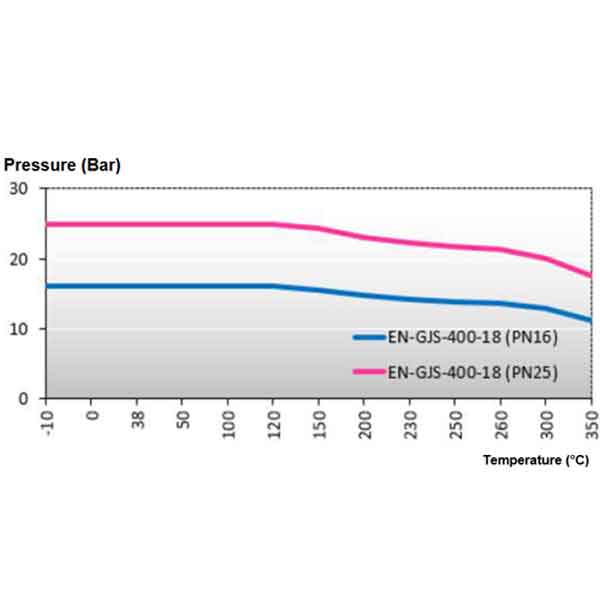

• Presiune maximă Ps: 25 bari până la DN50, 16 peste (vezi graficul)
• Δp 16 bari max pentru DN125, 15 bari max pentru DN150, 16 bari max pentru DN200
• Abur : 22 bari max pana la DN50, 14 bari peste
• Tine tija unsa

STANDARDE:

• Producător certificat ISO 9001:2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
   o DN15-25 : Articolul 4, §3 (SEP), fără marcaj CE
   o DN32-40 : Categoria de risc I, marcaj CE
   o DN50-200: Categoria de risc II, marcaj CE1035 sau CE0035
• Certificat 3.1 la cerere
• Proiectare conform DIN 3840
• Marcare conform EN 19
• Teste de presiune conform EN 12266-1, Rata A
• Lungime conform EN 558 seria 1 (DIN 3202-1 F1)

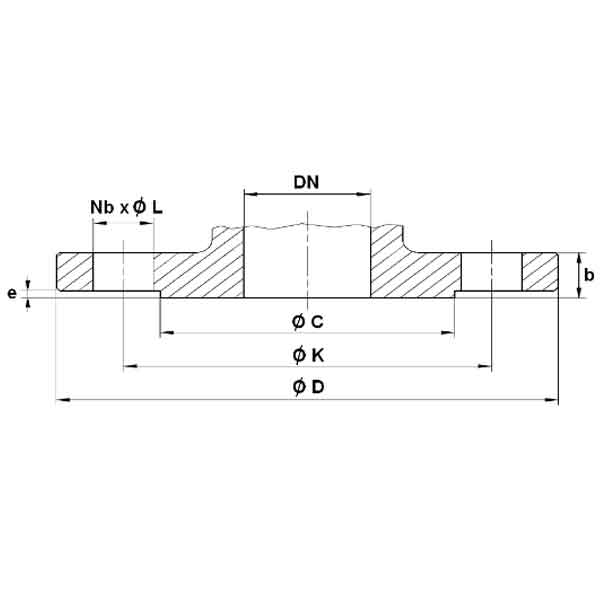

• Flanse R.F. conform EN 1092-2 PN16-PN25
• ATEX Group II Categoria 2 G/2Dc Zone 1 & 21 Zone 2 & 22 (marcaj opțional) conform directivei 2014/34/UE

INSTRUCTIUNI DE INSTALARE SI UTILIZARE:

Instructiuni instalare si utilizare robineti cu ventil si conexiune cu flansa
