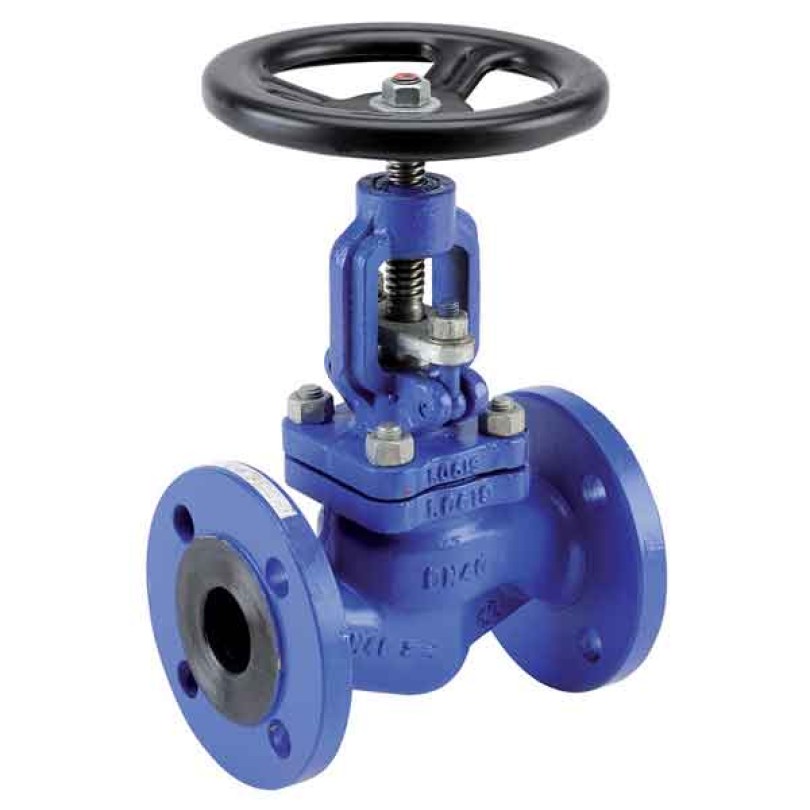

Robinet cu ventil din otel carbon conexiune cu flanse

DESCRIERE:

Robinet cu ventil din oțel carbon cu flanșă PN40 pentru fluide fără coroziune sau toxice, abur, hidrocarburi.
Garnitura din grafit.
Dop de egalizare a presiunii în DN200
Capotă și ansamblu montaj înșurubat pentru o întreținere ușoară.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

Dimensiune: DN15 până la DN200
Conexiune: Flanșă PN16/25 RF
Temperatura minima: -29°C
Temperatura maxima: +400°C
Presiune maximă: 40 bar

SPECIFICATII:

• Respectați direcția de curgere indicată de săgeată
• Tijă cu ridicare și roată de actionare manuală
• Capota cu șuruburi și pachet de presetupe
• Tijă și scaun din oțel inoxidabil
• Scaun presat in corp
• Dop de egalizare a presiunii în DN200
• Flanse R.F. PN40

UTILIZARE:

• Nu se utilizează cu fluide corozive sau toxice, abur, hidrocarburi
• Temperatură minimă și maximă Ts: - 29°C până la + 400°C

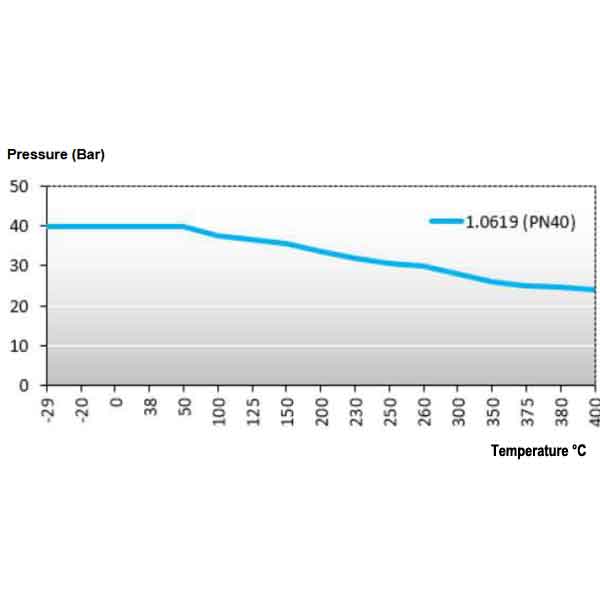

• Presiune maximă Ps: 40 bari (vezi graficul de mai sus)
• Δp 20 bari max pentru DN125, 15 bari max pentru DN150, 19 bari max pentru DN200
• Tine tija unsa
• Nu se utilizează pentru fluide termice
• Strângeți garnitura presetupei în timpul setarii

STANDARDE:

• Producător certificat ISO 9001 :2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
    o DN15-25 : Articolul 4, §3 (SEP), fără marcaj CE
    o DN32-100: Categoria de risc II, marcaj CE1035 sau CE0035
    o DN125-200: Categoria de risc III, marcaj CE1035 sau CE0035
• Certificat 3.1 la cerere
• Proiectare conform DIN 3840
• Marcare conform EN 19
• Teste de presiune conform EN 12266-1, Rate A
• Lungime conform EN 558 seria 1 ( DIN 3202-1 F1 )
• Flanse R.F. conform EN 1092-1 PN40
• ATEX Group II Categoria 2 G/2Dc Zone 1 & 21 Zone 2 & 22 (marcaj opțional) conform directivei 2014/34/UE

INSTRUCTIUNI DE INSTALARE SI UTILIZARE:

Instructiuni instalare si utilizare robineti cu ventil si conexiune cu flansa
