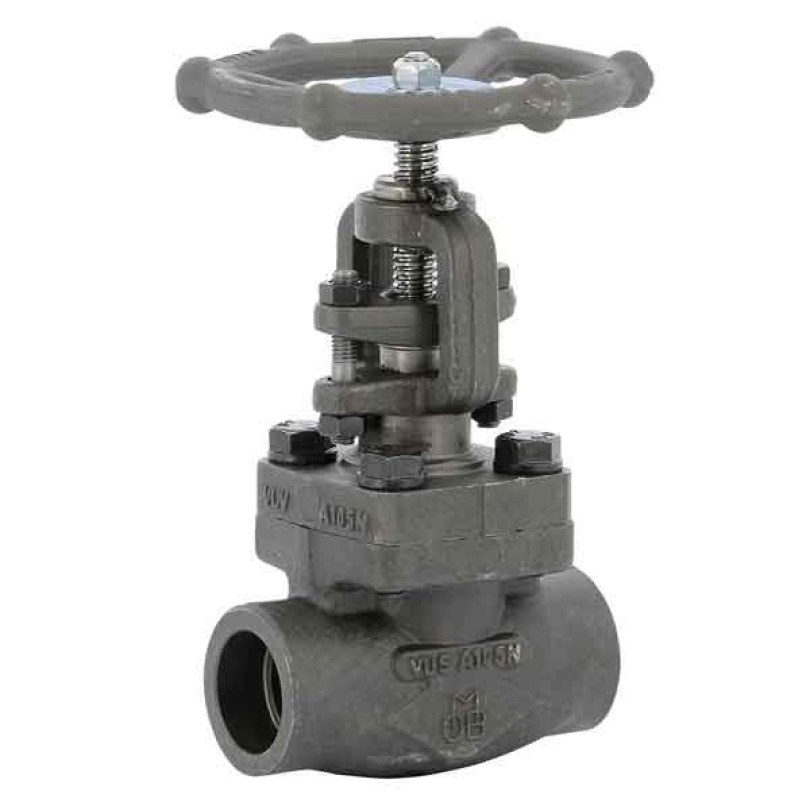

Robinet cu ventil din otel carbon forjat conexiune cu flansa clasa 1500

DESCRIERE:

Robinet cu ventil din oțel carbon forjat TRIM16 Clasa 1500 alezaj standard pentru industria petrolului, abur, petrol și gaz și presiune înaltă.
Tija ascendentă și rotativă (OS&Y) cu capotă înșurubată.
Garnitură din grafit și garnitură din oțel inoxidabil + grafit.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22

Dimensiune: DN15 până la DN50 (NPS 1/2" până la 2")
Conexiune: SW
Temperatura minima: -46°C
Temperatura maxima: +425°C
Presiune maximă: 255 bari (clasa 1500)

SPECIFICATII:

• Respectați direcția de curgere (indicată de săgeată)
• Alezaj standard
• Tijă rotativă ascendentă (OS&Y)
• Capotă cu șuruburi
• Pachetul presetupe cu șuruburi
• Oțel carbon forjat ASTM A350 LF2
• Trim 16
• Clasa 1500

UTILIZARE:

• Industria petrolieră, abur, presiune înaltă
• Temperatură minimă și maximă Ts: - 46°C până la + 425°C

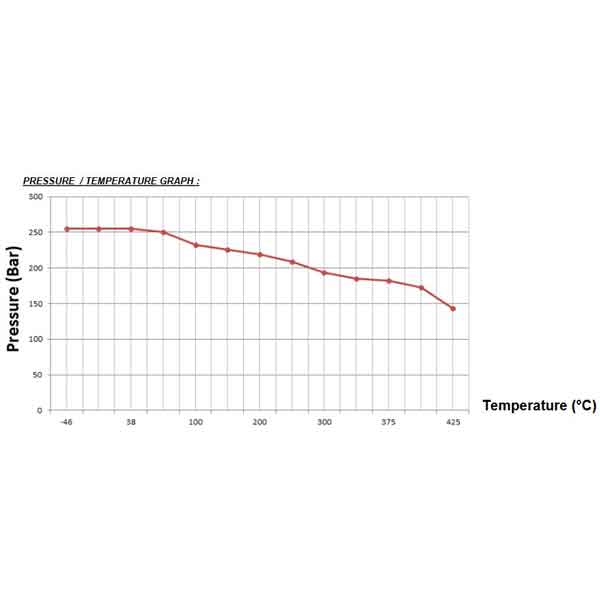

• Presiune maximă Ps: 255 bari (vezi graficul)

STANDARDE:

• Producător certificat ISO 9001:2015
• DIRECTIVA 2014/68/UE: Pentru lichide sau gaze din grupa 1
    o DN15-25 (NPS 1/2"-1"): Articolul 4, §3 (SEP), fără marcaj CE
    o DN40-50 (NPS 1"1/2-2") : Categoria de risc II, marcaj CE0036
• Certificat 3.1 la cerere
• Proiectare conform ISO 15761 și API 602 8th
• Teste de presiune conform API 598, tabel 6
• Supape aprobate de principalele industrii petroliere (certificate la cerere)
• ATEX Group II Categoria 2 GD T3 Zone 1 & 21 Zone 2 & 22 (marcaj opțional) conform directivei 2014/34/UE
• Capetele de sudura prin priza conform ISO 15761

INSTRUCTIUNI DE INSTALARE SI UTILIZARE:

Instructiuni instalare si utilizare robineti cu ventil forjati
