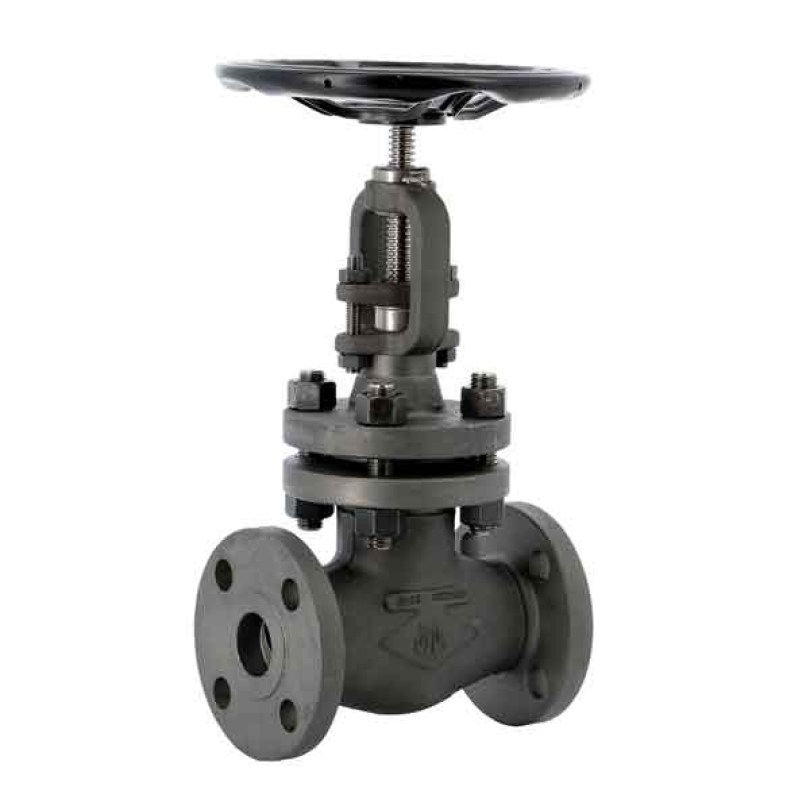

Robinet cu ventil din otel carbon forjat conexiune cu flansa clasa 300

DESCRIERE:

Robinet cu ventil din oțel carbon forjat TRIM5 cu flanșe cu corp integral Clasa 300 PN50 alezaj standard pentru industria petrolieră, abur, petrol și gaz și presiune înaltă.
Tijă rotativă cu culisare în sus cu capotă înșurubată.
Garnitură din grafit și garnitură din oțel inoxidabil + grafit.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

Dimensiune: DN15 până la DN50 (NPS 1/2" până la 2")
Conexiune: Flanse Clasa 300 PN50 RF
Temperatura minima: -29°C
Temperatura maxima: +425°C
Presiune maximă: 50 bar

SPECIFICATII:

• Respectați direcția de curgere (indicată de săgeată)
• Alezaj standard
• Flanse de corp integral
• Tijă rotativă ascendentă (OS&Y)
• Capotă cu șuruburi
• Pachet de presetupe cu șuruburi

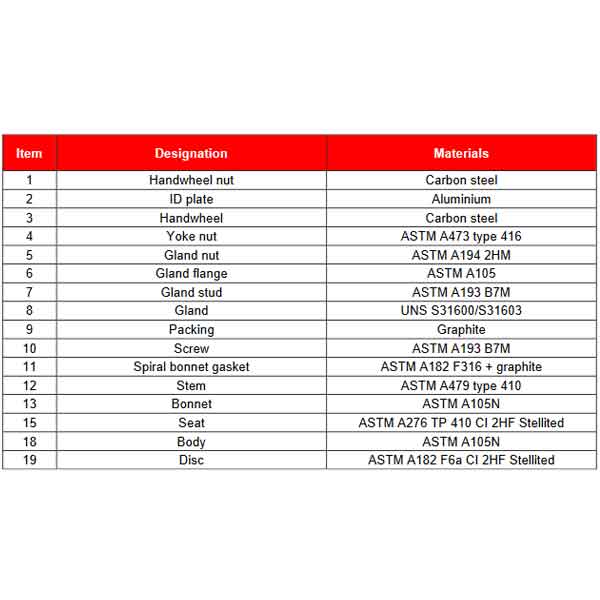

• Oțel carbon forjat ASTM A105N
• Stellit complet (Trim 5)
• Flanse R.F. Clasa 300 (PN50)

UTILIZARE:

• Industria petrolieră, abur, presiune înaltă
• Temperatură minimă și maximă Ts: - 29°C până la + 425°C

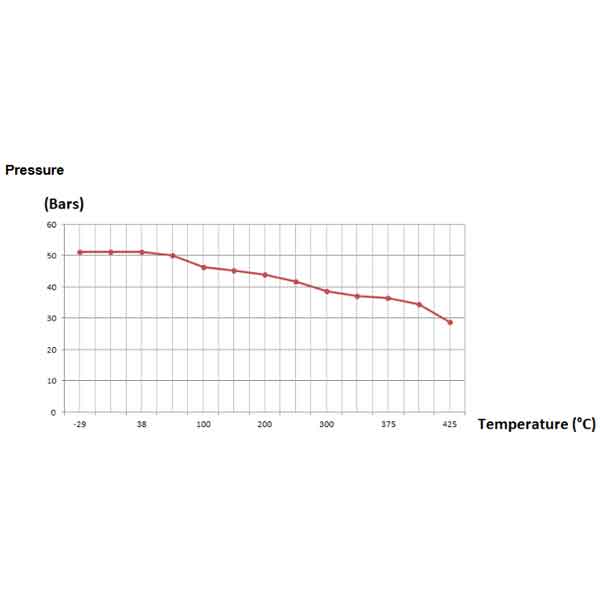

• Presiune maximă Ps: 50 bari (vezi graficul)

STANDARDE:

• Producător certificat ISO 9001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide sau gaze din grupa 1
    o DN15-25 (NPS 1/2"-1"): Articolul 4, §3 (SEP), fără marcaj CE
    o DN40-50 (NPS 1"1/2-2") : Categoria de risc II, marcaj CE 0036
• Certificat 3.1 la cerere
• Proiectare conform ISO 15761 și API 602 8th
• Teste de presiune conform API 598, tabel 6
• Supape aprobate de principalele industrii petroliere ( certificate la cerere )
• ATEX Group II Categoria 2 GD T3 Zone 1 & 21 Zone 2 & 22 (marcaj opțional) conform directivei 2014/34/UE

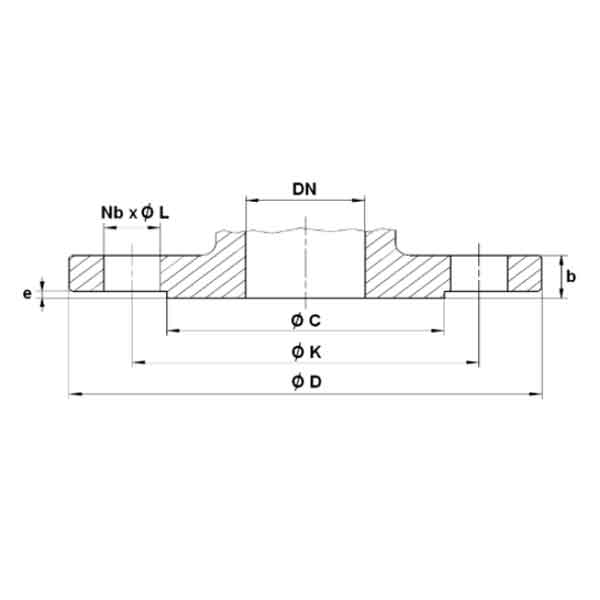

• Flanse corpuri integrale R.F. conform ASME B16.05

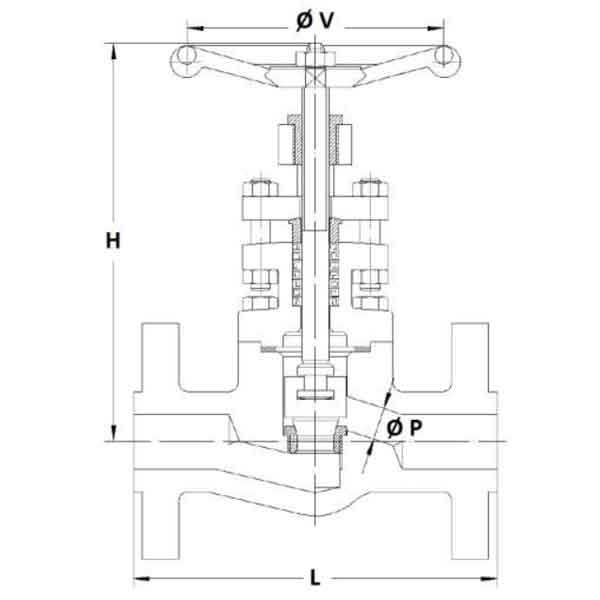

• Lungime conform ASME B16.10 Tabelul 2, Coloana 15
• Materiale conform NACE MR 01-75
