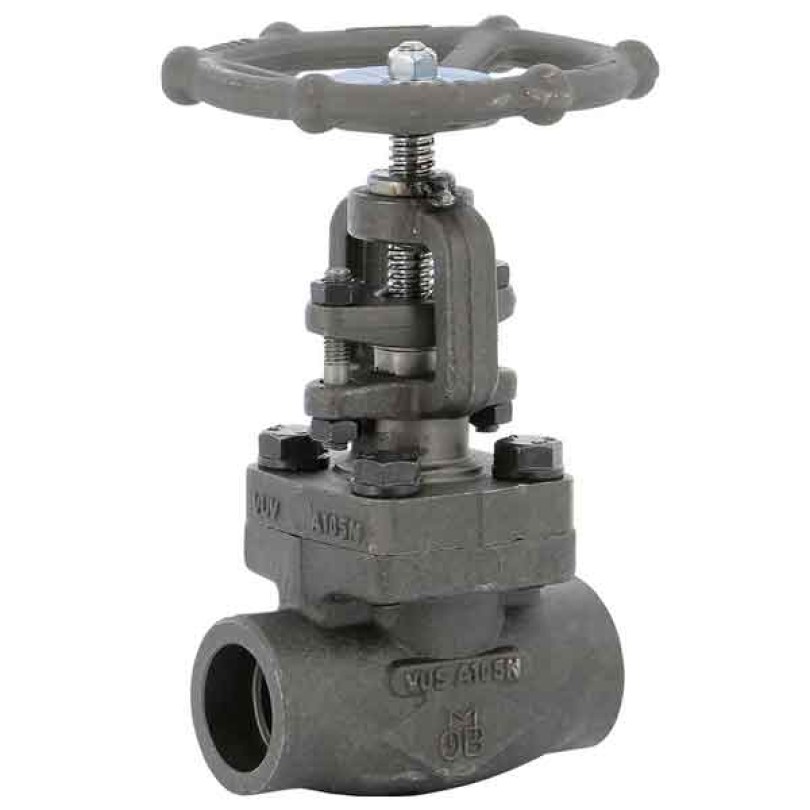

Robinet cu ventil din otel carbon forjat burduf din inox conexiune cu sudura clasa 800

DESCRIERE:

Robinet cu ventil din oțel carbon forjat TRIM8 SW Clasa 800 alezaj standard pentru industria petrolieră, abur, petrol și gaz și presiune înaltă.
Tija ascendentă și rotativă (OS&Y) cu capotă înșurubată.
Garnitură din grafit și garnitură din oțel inoxidabil + grafit.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

Dimensiune: DN10 până la DN50 (NPS 3/8" până la 2")
Conexiune: SW
Temperatura minima: -29°C
Temperatura maxima: +425°C
Presiune maximă: 136 bari (clasa 800)

SPECIFICATII:

• Respectați direcția de curgere (indicată de săgeată)
• Alezaj standard
• Tijă rotativă ascendentă (OS&Y)
• Capota cu șuruburi și pachet de presetupe
• Oțel carbon forjat A105N
• ½ stellit (Trim 8)
• Clasa 800

UTILIZARE:

• Industria petrolieră, abur, înaltă presiune
• Temperatură minimă și maximă Ts: - 29°C până la + 425°C
• Presiune maximă Ps: 136 bari (vezi graficul)

STANDARDE:

• Producător certificat ISO 9001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide sau gaze din grupa 1
    o DN10-25 (NPS 3/8"-1"): Articolul 4, §3 (SEP), fără marcaj CE
    o DN32-50 (NPS 1"1/4-2") : Categoria de risc II, marcaj CE 0036
• Certificat 3.1 la cerere
• Proiectare conform ISO 15761 și API 602 8th
• Teste de presiune conform API 598, tabel 6
• Supape aprobate de principalele industrii petroliere ( certificate la cerere )
• ATEX Group II Categoria 2 G/2D T3 Zone 1 & 21 Zone 2 & 22 (marcaj opțional) conform directivei 2014/34/UE
• Capetele de sudura prin priza conform ISO 15761

INSTRUCTIUNI DE INSTALARE SI UTILIZARE:

Instructiuni instalare si utilizare robineti cu ventil forjati
