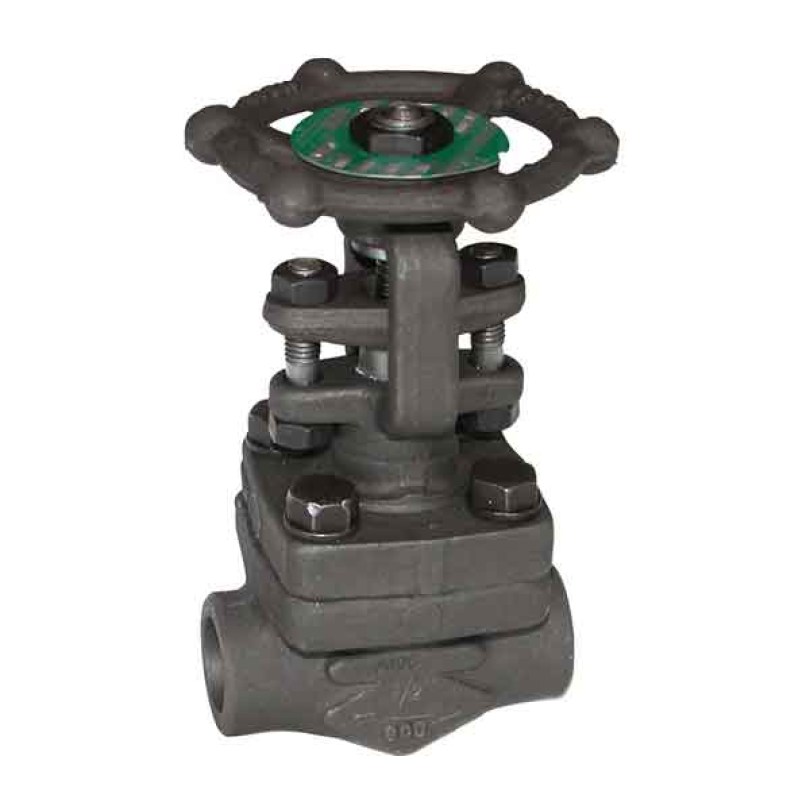

Robinet cu ventil din otel carbon forjat burduf din inox conexiune cu sudura clasa 600

DESCRIERE:

Robinet cu ventil din oțel carbon forjat TRIM8 SW Clasa 600 alezaj standard pentru industria petrolieră, abur, ulei, gaz și presiune înaltă.
Tija ascendentă nerotativă (OS&Y) cu capotă înșurubată.
Garnitură din grafit, burduf din oțel inoxidabil și garnitură capotă din oțel inoxidabil + grafit.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

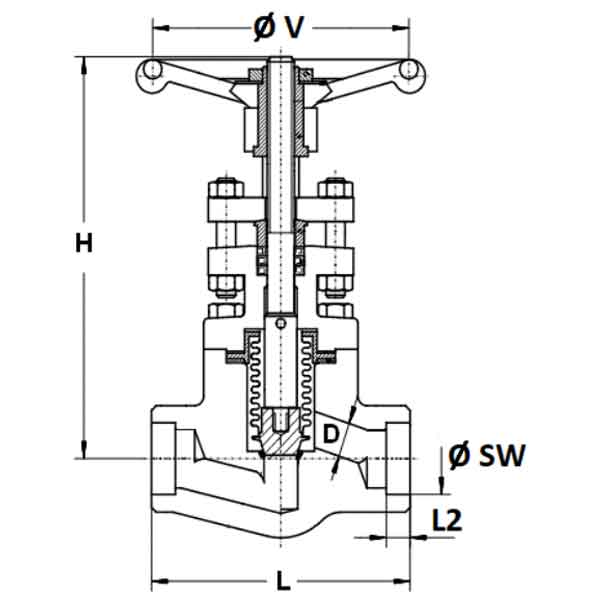

Dimensiune: DN15 până la DN50 (NPS 1/2" până la 2")
Conexiune: SW
Temperatura minima: -29°C
Temperatura maxima: +425°C
Presiune maximă: 100 bari (clasa 600)

SPECIFICATII:

• Respectați direcția de curgere (indicată de săgeată)
• Port standard
• Tija ascendentă nu se rotește
• Capota cu șuruburi și pachet de presetupe
• Oțel carbon forjat A105N
• ½ stellit ( Trim 8 )
• Burduf din oțel inoxidabil
• Clasa 600

UTILIZARE:

• Industria petrolieră, abur, înaltă presiune
• Temperatură minimă și maximă Ts: - 29°C până la + 425°C
• Presiune maximă Ps: 100 bari (vezi graficul din imagine)

STANDARDE:

• Producător certificat ISO 9001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide sau gaze din grupa 1
    o DN15-25 (NPS 1/2"-1"): Articolul 4, §3 (SEP), fără marcaj CE
    o DN32-50 (NPS 1"1/4-2") : Categoria de risc II, marcaj CE 0036
• Certificat 3.1 la cerere
• Proiectare conform ISO 15761 și API 602 8th
• Teste de presiune conform API 598, tabel 6
• Supape aprobate de principalele industrii petroliere ( certificate la cerere )
• ATEX Grupa II Categoria 2 G/2D T3 Zona 1 & 21 Zona 2 & 22 (marcaj opțional) conform directivei 2014/34/UE
• Capetele de sudura prin soclu conform ISO 15761

INSTRUCTIUNI DE INSTALARE SI UTILIZARE:

Instructiuni instalare si utilizare robineti cu ventil forjati
