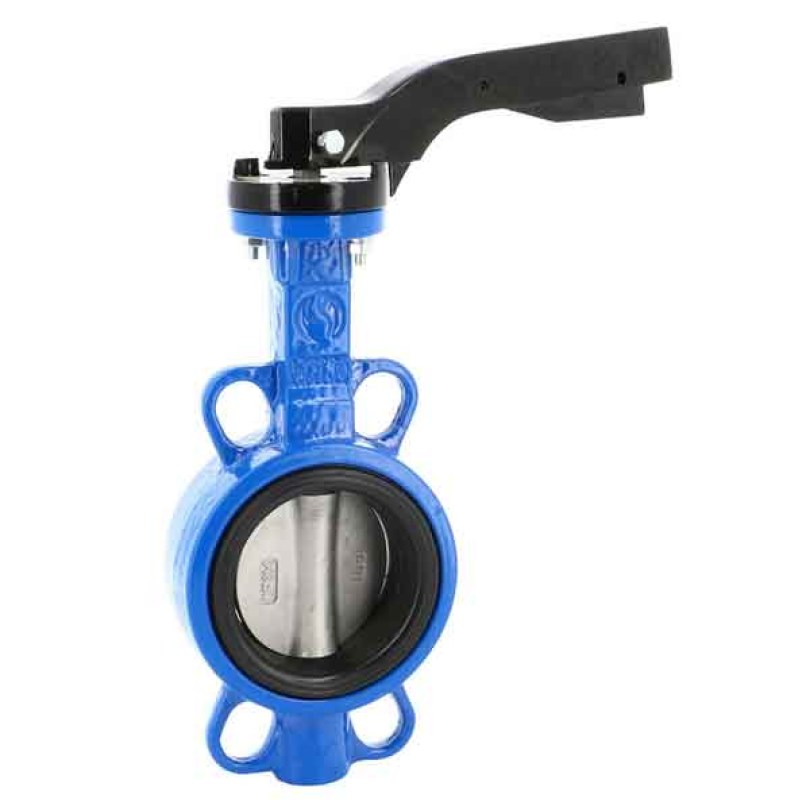

Robinet fluture din fonta, tip wafer, disc CF8M, scaun NBR

DESCRIERE :

Gama de supape fluture concentrice, din fontă, conține atât tipuri de napolitane (wafers), cât și cu urechi (lug), care pot fi utilizate între flanșe PN10/16, ANSI 150 până la DN600 și JIS 10K până la DN300.

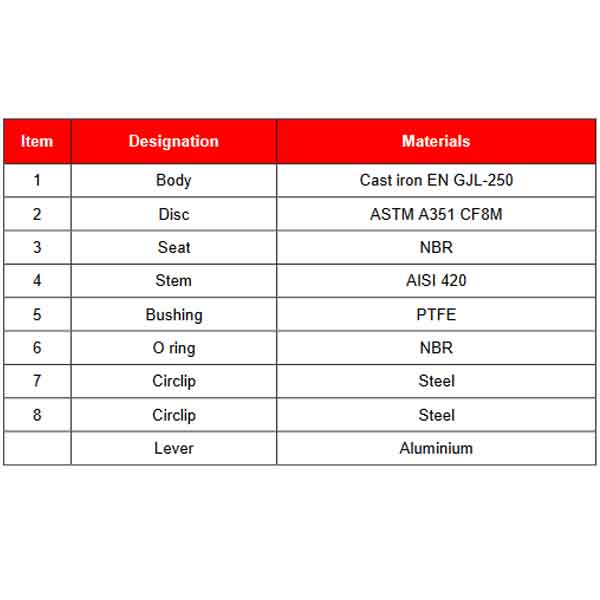

Corpul robinetilor fluture este realizat din fontă GG25 acoperită cu epoxi (GGG40 peste DN600), iar scaunele și etanșările moi sunt realizate din EPDM vulcanizat sau NBR vulcanizat. Vulcanizarea scaunului mărește rezistența mecanică, ceea ce ajută la evitarea târârii și strângerii. EPDM poate rezista la temperaturi de la 10°C până la + 110°C (cu un vârf tranzitoriu la + 130 °C), în timp ce scaunele NBR vulcanizate pot rezista la +80 °C.

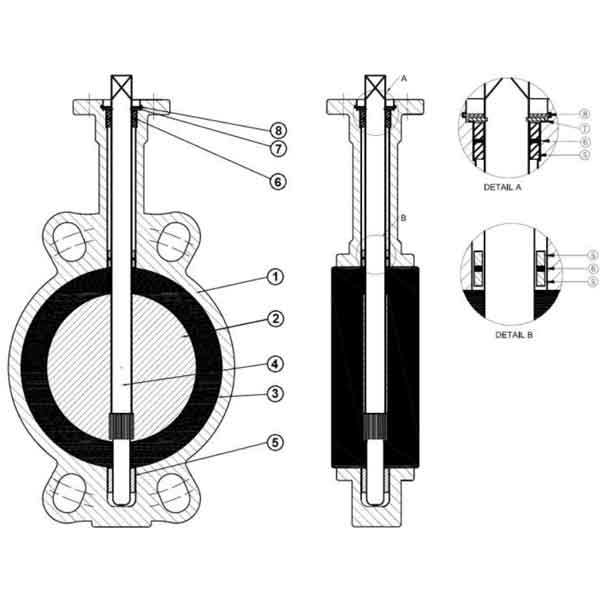

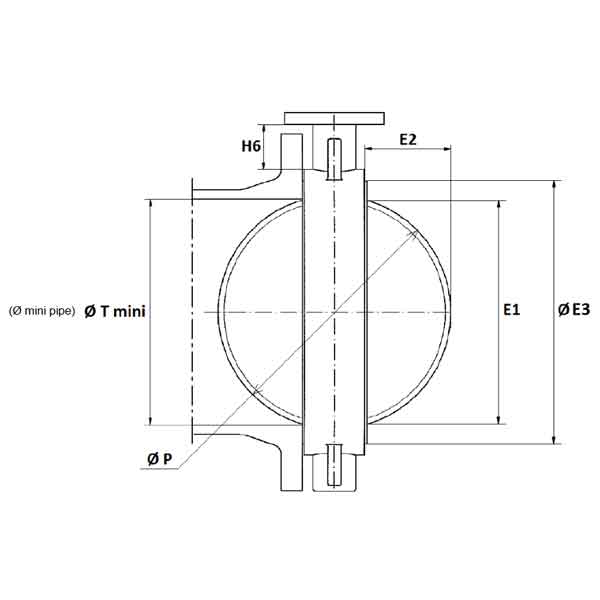

Supapele pot tolera presiuni de 16 bar până la DN300 și 10 bar peste DN300. Robinetii sunt echipati cu discuri din fontă ductilă nichelate sau din oțel inoxidabil, care sunt menținute în poziție datorită canelurilor pentru tijă, care ajută la evitarea jocului mecanic în timpul utilizării. Axa dintr-o bucată este menținută etanșă prin două niveluri de etanșări PTFE și NBR. Placa de montare ISO 5211 permite montarea ușoară a actuatoarelor pneumatice sau electrice sau a cutiilor de viteze manuale. Aceste supape pot fi utilizate cu o mare varietate de fluide, inclusiv apă caldă și rece, apă demineralizată, alcool, lapte de var, mercur, soluții alcaline, hidroxid de sodiu Sunt potrivite și pentru gaze precum aerul, azotul etc.

SPECIFICAȚII :

• Gât lung pentru izolare
• Placă de montare (pad) ISO 5211
• Tip wafer
• Între flanșe PN6 de la DN40 la 150, PN10/16 de la DN32 la 500, Clasa 150 (PN20) de la DN40 la 350 și de la DN450 la 500
• Intre flanse JIS10K de la DN40 la 300
• Tija transversală completă
• Maneta cu 10 pozitii si dispozitiv de blocare pana la DN150
• Etanșare dublă PTFE pe tijă
• Disc din otel inoxidabil
• Vopsea epoxidica RAL003 80 microni grosime, culoarea vopsirii se schimba pentru RAL5005
• Scaun NBR vulcanizat

UTILIZARE:

• Apa rece si calda, apa de mare, apa demineralizata, alcool, lapte de var, mercur, alcaline, hidroxid de sodiu
• Temperatură minimă și maximă Ts: - 10°C până la + 80°C

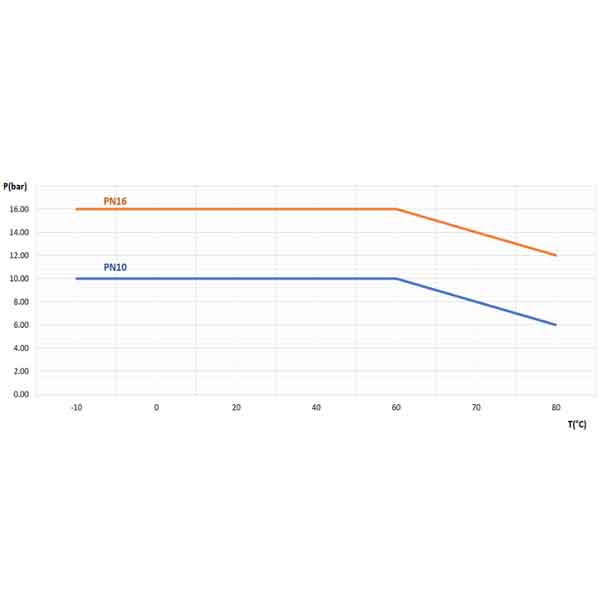

• Presiune maximă Ps: 16 bari până la DN300, 10 bari peste DN300

GAMĂ :

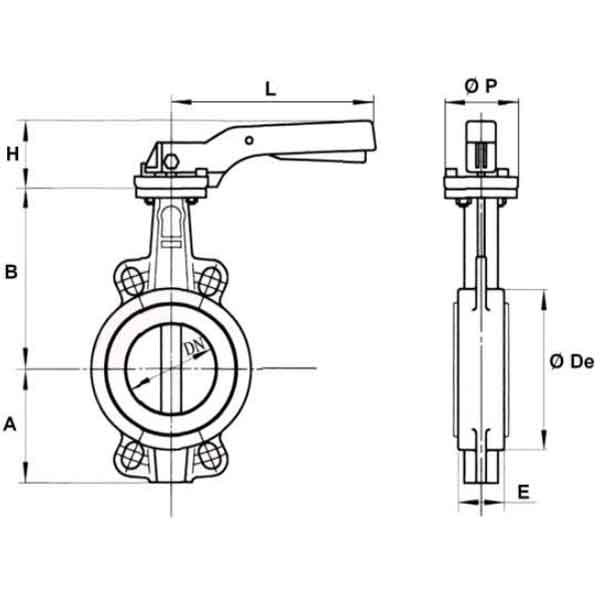

• Cu pârghie de la DN32/40 la DN300

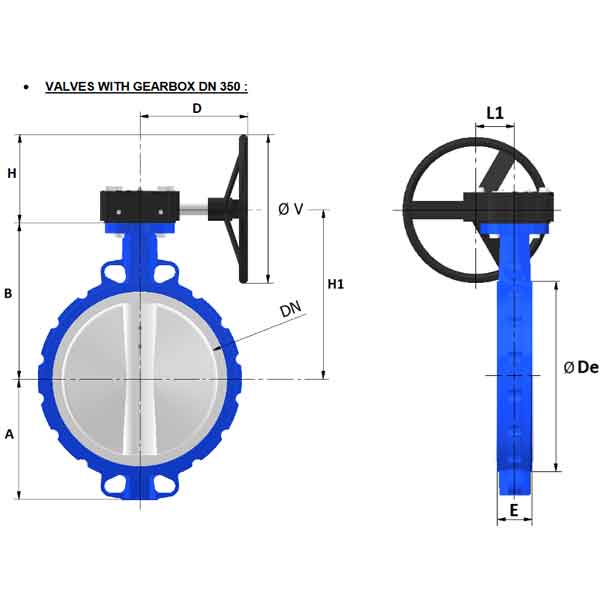

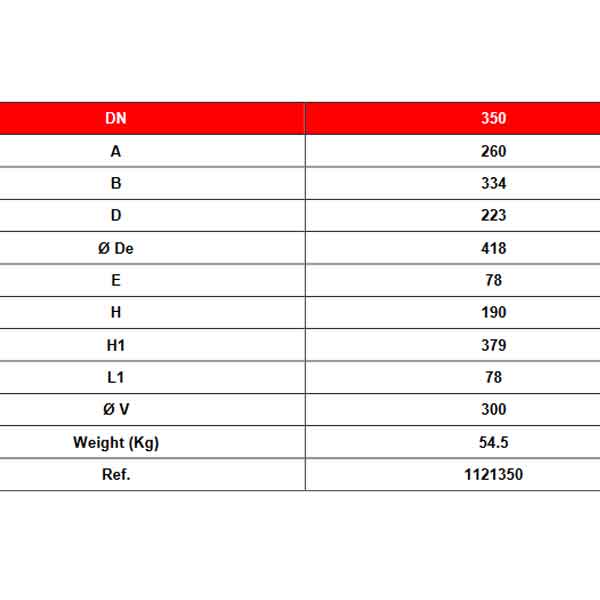

• Cu cutie de viteze de la DN350 la DN500
• Cutie de viteze posibilă de la DN32/40 la DN300

CONECTARE:

• Intre flanse PN6 de la DN40 la DN150
• Intre flanse PN10/16 de la DN32 la DN500
• Intre flanse Clasa 150 (PN20) de la DN40 la DN350 si de la DN450 la DN500
• Intre flanse JIS10K de la DN40 la DN300

STANDARDE:

• Producător certificat ISO 9001 : 2015
• Proiectare conform API 609
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1

o DN32-50: Categoria de risc I, marcaj CE
o DN65-200: Categoria de risc II, marcaj CE 0035
o DN250-300: Categoria de risc III, marcaj CE 0035
o DN350: Categoria de risc II, marcaj CE 0035
o DN400-500: Categoria de risc III, marcaj CE 0035

• Certificat 3.1 la cerere
• Teste de presiune conform API 598, tabel 6
• Lungime conform ISO 5752 seria 20, EN 558 seria 20 ( NF 29305 )
• Placă de montare ISO 5211
• Între flanșe conform EN 1092-1 PN6-PN10/16 și ASME B16.5 Clasa 150 (PN20)
• Supape conform Regulilor și Regulamentului LR pentru clasificarea navelor, iulie 2018 (Omologare de tip Certificat) Marine LLOYD’S REGISTER. Marină și offshore supuse robinetilor care respectă Regulile LR și Reglementări pentru anumite servicii.

• API 607 ​​- 2016
• ISO 19921:2005
• GB/T 22218 - 2008
