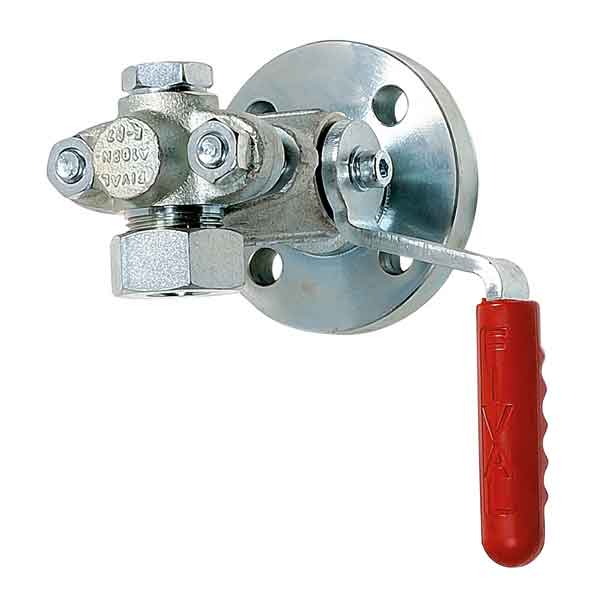

Set robineti din otel carbon pentru indicator de nivel transparent

DESCRIERE:

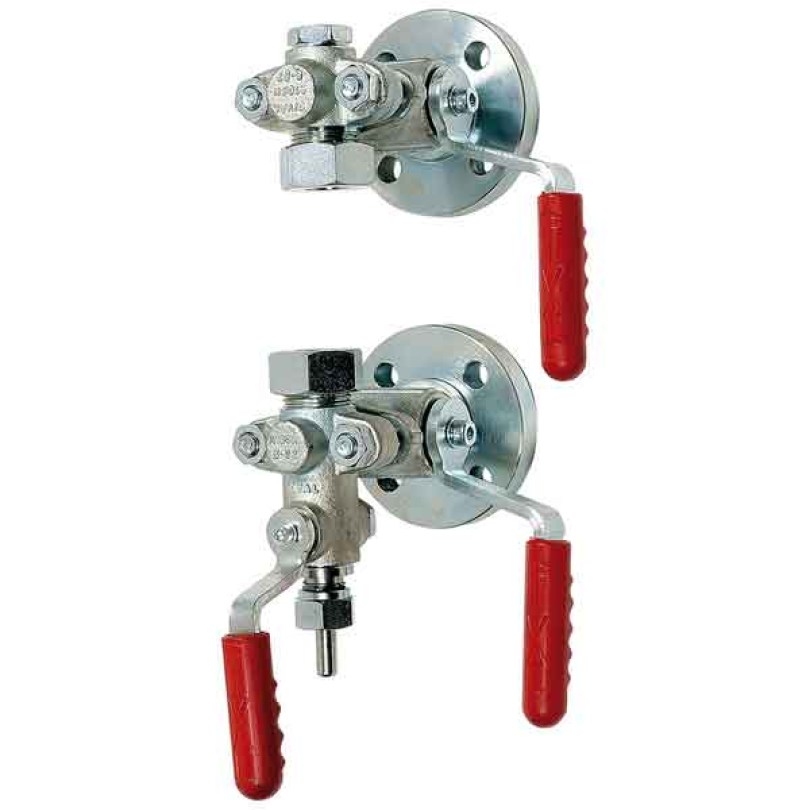

Setul de robineti pentru indicator de nivel NX sunt destinati echiparii indicatoarelor de nivel cu tub sau cu sticla, cu tevi cu diametrul 16mm. Strângerea se face prin dop cilindric cu inele de grafit sau PTFE. Robinetul inferior este prevăzut cu o supapă de scurgere. Optional poate fi prevazut cu o minge de siguranta si cu un buton.

MODELE DISPONIBILE:

Conexiuni de capăt cu șuruburi BSP: G1/2", G3/4", și G1".
Racorduri flanse PN10, 16, 25, 40 - DN15, 20 si 25.
Conexiuni cu flanse ANSI 150 RF - G1/2", G3/4" si G1".

GAMA DE APLICARE:

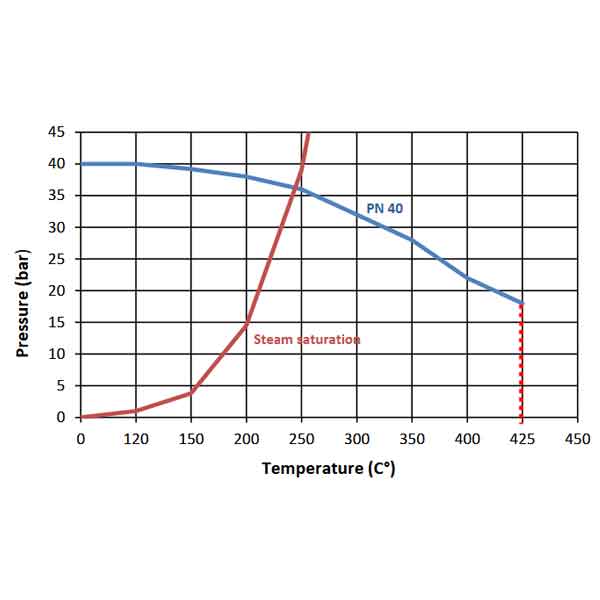

Presiune maximă admisă a fluidului: PS 40 bar până la 20°C
Temperatura maximă admisă a fluidului: TS -25°C până la 425°C
Utilizare pe abur saturat: 36 bar / 245°C

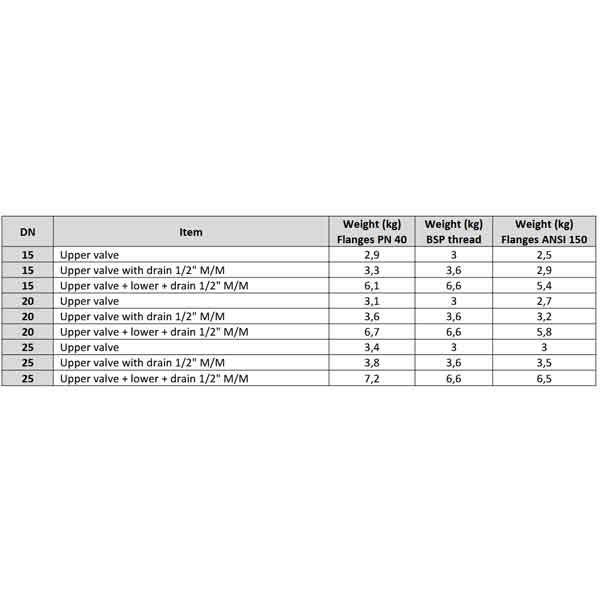

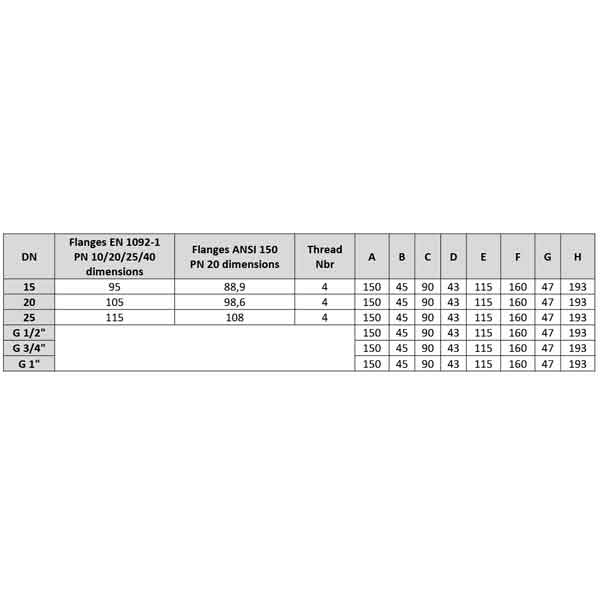

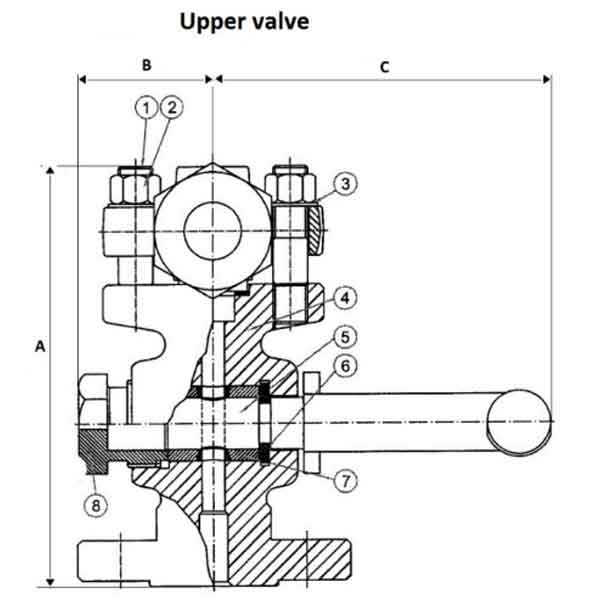

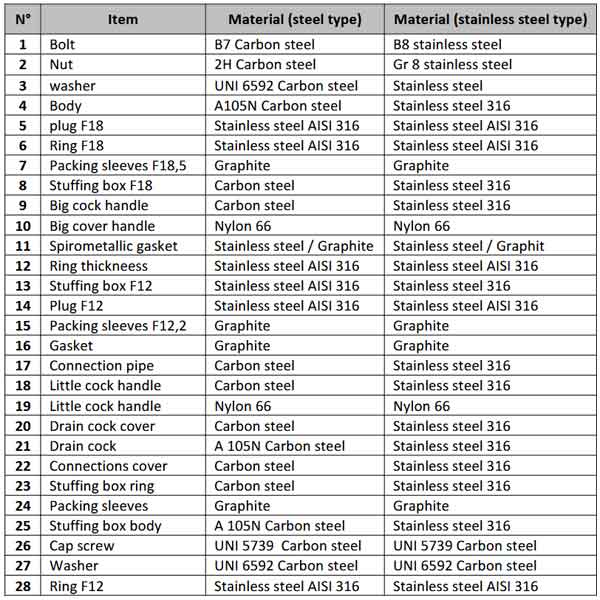

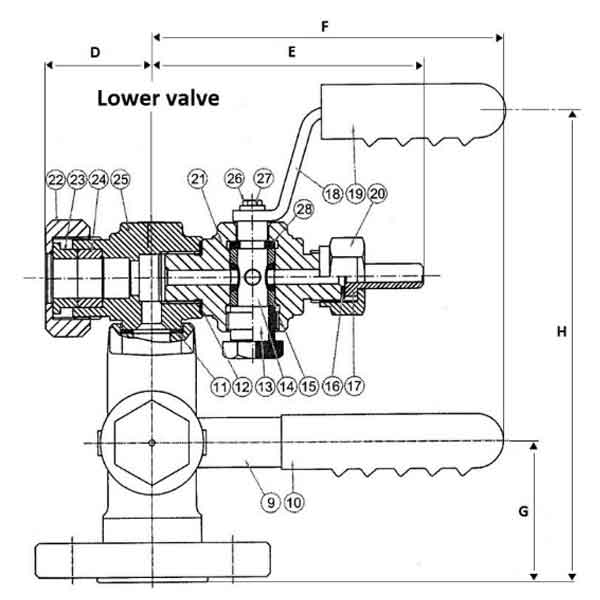

REGULAMENTE ŞI STANDARDE DE CONSTRUCŢIE:

Element / Standard
Directiva echipamente sub presiune 2014/68 / Exclus
Materiale din oțel / EN 1503-1
Filet BSP / ISO 228
Flanse / EN 1092-1

MONTARE:

1 - Verificați dacă rezervorul este gol.
2 - Pentru instalarea robinetului de nivel, începeți prin a alege garnitura de flanșă adaptată condițiilor de utilizare.
3 - Pozitionați și fixați robinetul inferior cu scurgere la rezervor. Introduceți garnitura și șuruburile (nu sunt furnizate) și strângeți.
4 - Pozitionați țeava axa carcasei indicatorului de nivel în piuliță și inelul de ghidare al supapei inferioare cu scurgere NX, apoi strângeți piulița.
5 - Pozitionați inelul de ghidare al robinetului superior în conducta de ax superioară a carcasei nivelului indicatorului, apoi strângeți piulița.
6 - Încheiați instalarea robinetului superior pe rezervor. Introduceți garnitura și șuruburile (nu sunt furnizate) și strângeți.
7 - Deschideți alimentarea sistemului.

UTILIZARE:

1 - Închideți orificiul de scurgere cu ajutorul mânerului inferior (vezi mai sus imaginea).
2 - Deschideți încet robinetii inferior și superior cu ajutorul mânerelor (vezi mai sus imaginea).

ÎNTREŢINERE:

1 - Închideți atât robinetii inferior, cât și cel superior, de alimentare cu ajutorul mânerului (vezi mai sus imaginea).
2 - Faceți scăderea presiunii și a temperaturii la condițiile ambiante.
3 - Deschideți robinetul de scurgere cu ajutorul mânerului (vezi mai sus imaginea) și goliți lichidul conținut în cazul indicatorului de nivel. Închideți robinetul de scurgere.
4 - Verificați starea inelelor din supape. Înlocuiți-le dacă este necesar cu ajutorul truselor planificate în acest scop.
5 - Deșurubați piulițele inelelor de ghidare ale supapei inferioare și superioare, pentru a îndepărta indicatorul de nivel al carcasei.
6 - Înlocuiți carcasa sau schimbați sticla, dacă este necesar.
7 - Înlocuiți carcasa indicatorului de nivel pe inelele de ghidare ale supapelor inferioare și NX superioare.
8 - Strângeți piulițele inelelor de ghidare.
9 - Deschideți încet robinetii inferior, cât și cel superior, cu ajutorul mânerelor (vezi mai sus imaginea).
