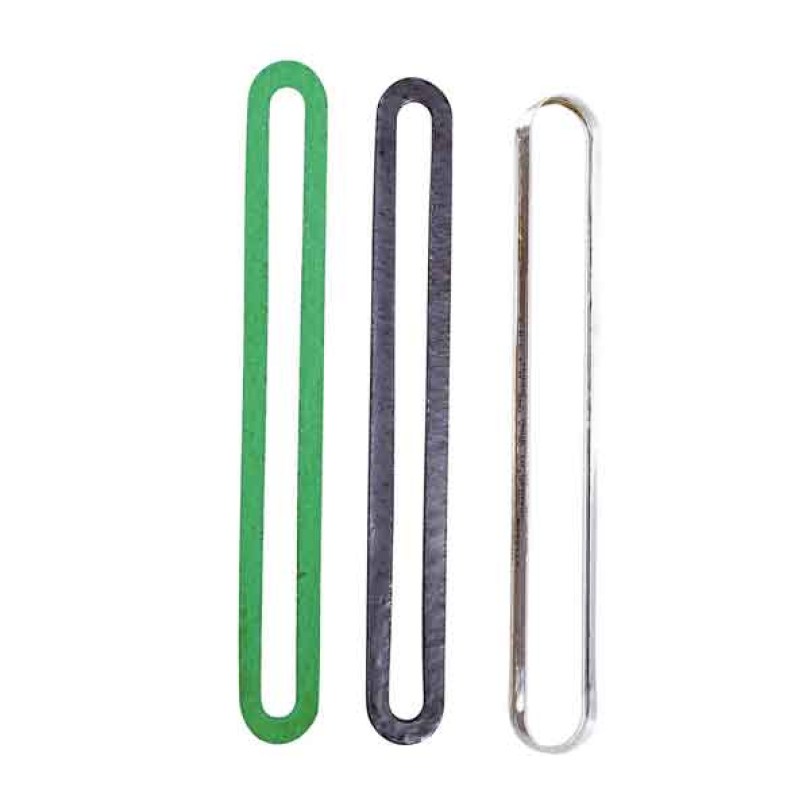

Sticla transparenta borosilicata

DESCRIERE:

Sticlele de borosilicat sunt destinate indicatoarelor de nivel. Aceste sticle sunt rezistente la presiuni mari si permit o citire ușoară și fără riscuri. Fără solicitare termică de contact, acestea sunt prevăzute cu o garnitură din grafit și cu prindere în fibră. Pot fi echipate cu MICA de protectie care le mareste ciclul de viata. La contactul cu apa cazanului, o uzura a sticlelor ar putea compromite pe termen lung siguranta functionarii (claritatea si citirea).
O valoare PH > în 10 și o temperatură > 200°C accelerează uzura acestuia.

Standardizat conform DIN 7081. Cu precomprimare termică. Furnizat cu garnituri din fibră-grafit. PS: 34 bar - TS: 243°C.

MODELE DISPONIBILE:

Sticla reflex: latime 30 mm (Tip A) / Latime 34 mm (Tip B).
Sticla transparenta: Latime 30 mm (Tip A) / Latime 34 mm (Tip B)

LIMITE DE UTILIZARE

Presiune maximă admisă a fluidului: PS 35 bar
Temperatura maximă admisă a fluidului: TS + 243 °C
Sticle transparente cu mica: 70 bar / + 280°C
Rezistenta la apa: DIN 12111 Clasa 1
Rezistenta la acizi: DIN 12116 Clasa 1
Rezistențe alcaline: DIN 52322 Clasa 2

REGULAMENTE ȘI STANDARD DE CONSTRUCȚIE

Element / Standard
Sticle reflex / DIN 7081
Sticle transparente / DIN 708

DIMENSIUNI (mm) ȘI GREUTATE (kg)

MONTARE SI UTILIZARE:

1 - Izolați sistemul de alimentare al indicatorului de nivel și îndepărtați carcasa indicatorului din transparența instalației.
2 - Pentru a instala sticla de borosilicat, începeți prin a deșuruba în ordine piulițele carcasei, pentru a îndepărta îmbinările.
3 - Scoateți cu grija ambele corpuri ale carcasei pentru a separa trecerea axei stângi a fluidului, precum și sticla deteriorata, prizele și îmbinările.
4 - Curățați garniturile afectate. Este foarte important să inlocuiti cu garnituri noi pentru impacturi absolut si gure și paralelism perfect. (Nu reutilizați niciodată garniturile uzate). Amintiți-vă că garniturile din spatele sticlelor trebuie să fie plasate lângă (pe partea) canelurilor.
5 - Montat succesiv:
     - Pregatiți înainte sticla, sigilați spatele, partea mediană, partea din spate sau etrierul urmând modelele calibrelor.
    - Strângeți șuruburile.
    - Nu strângeți niciodată corpul indicatorului de nivel într-o menghină, ci puneți-l pe o suprafață plană.
    - Nu folosiți niciodată adezivi.
6 - Optional o MICA de protectie (doar pentru sticle transparente) poate fi pusa pe sticla (Lichid cu rating ridicat).
7 - Puneți la loc ansamblul in instalație și deschideți sistemul de alimentare.

ÎNTREŢINERE:

1 - Control vizual.
2 - Curățarea ochelarilor (pânză).

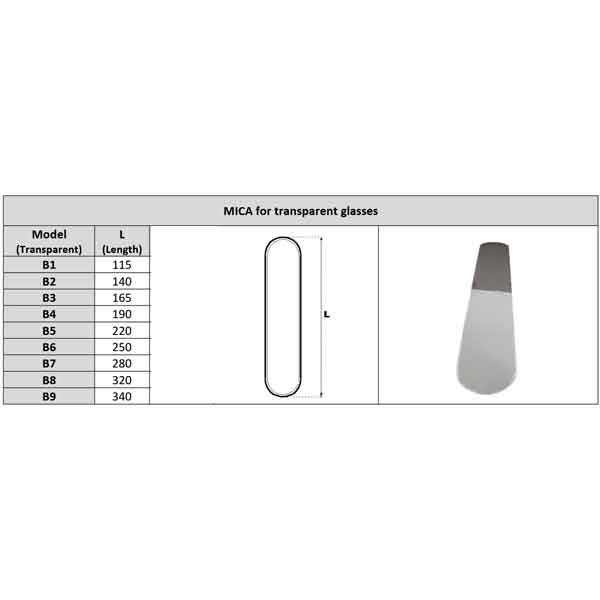

OPȚIUNI:

MICA de protecție se folosește numai cu sticle transparente din borosilicat.
La presiune mare, MICA mărește durata de viata a sticlei. (Pragul recomandat 17 bar)
Grosime: 0,15 până la 0,2 mm
