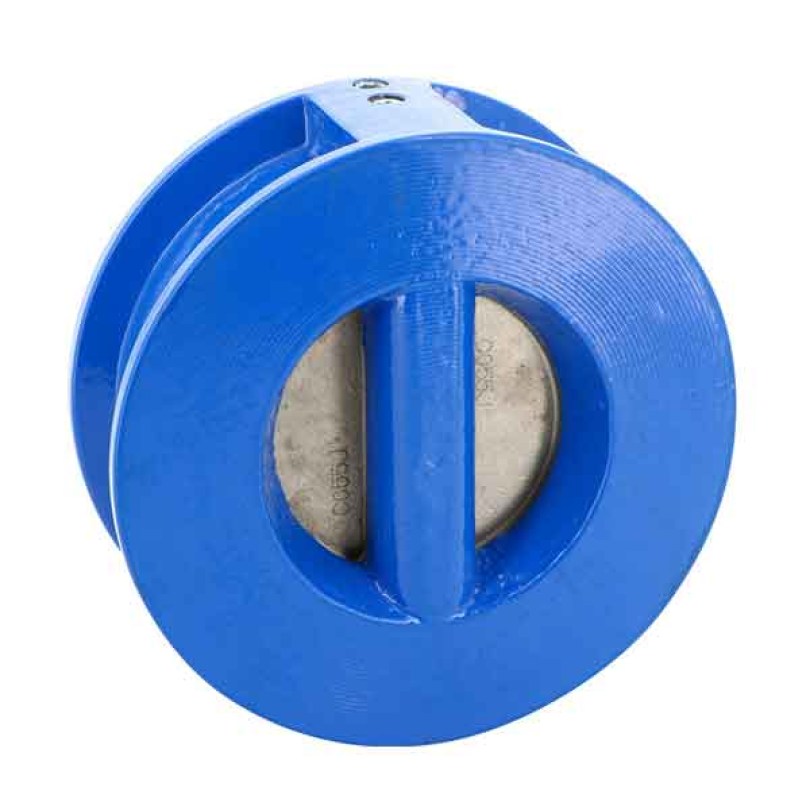

Clapeta de sens ACS din fonta tip wafer cu placa dubla si scaun EPDM

DESCRIERE

Clapetă de sens din fontă cu două plăci pentru apă potabilă, încălzire și distribuție a apei.

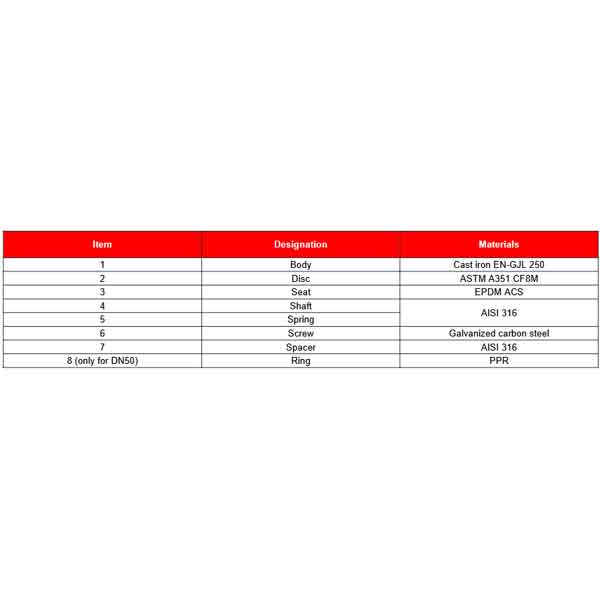

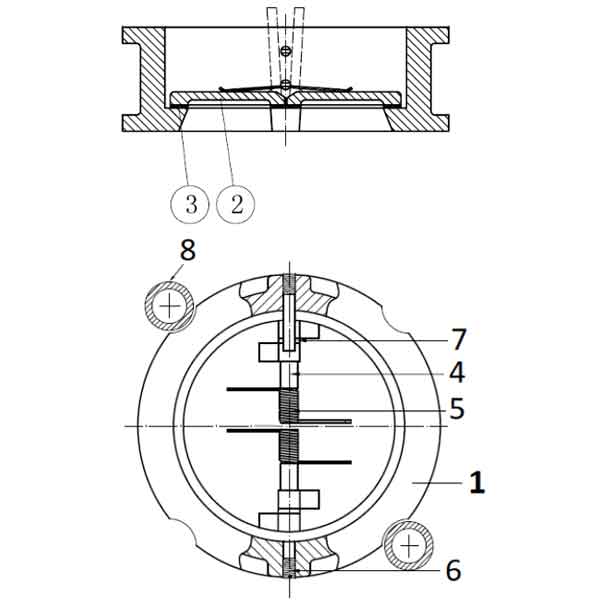

Corp din fonta EN GJL-250 acoperit cu vopsea epoxidica anticoroziune, disc din otel inoxidabil si scaun EPDM ACS vulcanizat.
Tip wafer cu lungime mică și cu ochi de ridicare de la DN200 la 300 pentru o instalare ușoară.

SPECIFICATII

Dimensiune: DN50 până la DN300
Conexiune: Între flanșe PN10/16, Clasa 150 (PN20)
Temperatura minima: -10°C
Temperatura maxima: +110°C
Presiune maximă: 16 bari

• Garnitură vulcanizată
• Ochiul de ridicare de la DN200 la 300
• Lungime scurtă
• Arc anticoroziv din oțel inoxidabil

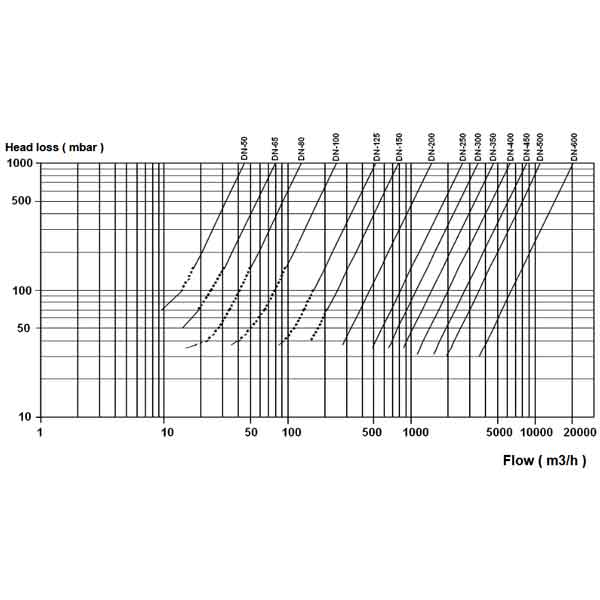

• Pierderea slabă a capului

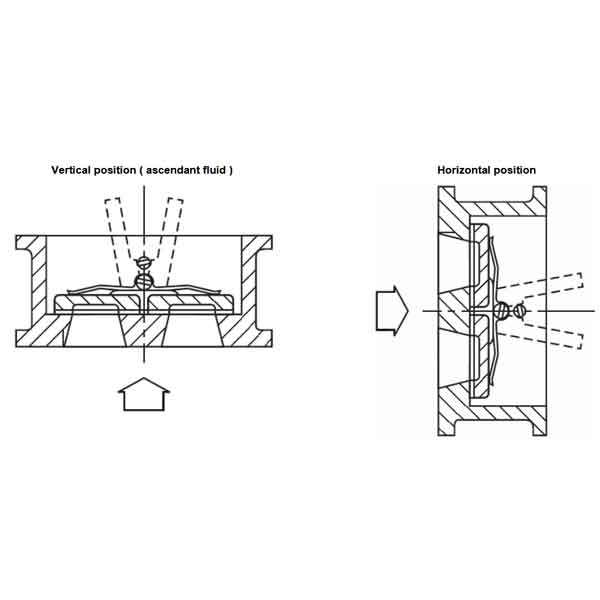

• Pozitie verticala cu fluid ascendent sau pozitie orizontala (respectati directia de curgere indicata de sageata)
• Între flanşe PN10/16, şi Clasa 150 PN20
• De la DN50 la DN80 : 4 orificii pe corp pentru a fi compatibil Clasa 150 (PN20)
• Vopsea epoxidica anticoroziune RAL5005 200 microni grosime pentru corp
• Contrapresiune minimă pentru etanșeitate: 2 bari

UTILIZARE

• Incalzire, distributie apa, apa potabila

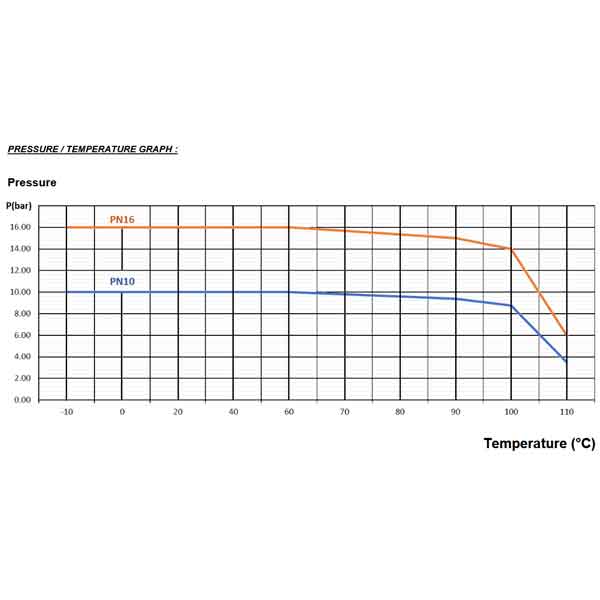

• Temperatură minimă și maximă Ts: - 10°C până la + 110°C
• Presiune maximă Ps : 16 bari
• Nu utilizaţi cu viteză pulsatorie !

STANDARDE

• Producător certificat ISO 9001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
     o DN40-50 : Categoria de risc I, marcaj CE
     o DN65-200 : Categoria de risc II, marcaj CE 0035
     o DN250-300 : Categoria de risc III, marcaj CE 0035
• Certificat 3.1 la cerere
• Proiectare conform API 594
• Teste de presiune conform API 598, tabel 6
• Lungime conform EN 558 Seria 50
• Între flanşe conform EN 1092-1 PN10/16
• Acordul francez de apă A.C.S. Nr. 20 ACC LY 508
• Supape de reținere conform Regulilor și Regulamentului LR pentru clasificarea navelor, iulie 2019 (Certificat de omologare de tip) Marine LLOYD’S REGISTER. Numărul specificației de testare a sistemului de aprobare de tip LR 2, Capitolul 8, Anexa 7-Supape:
     o BS EN 12266-1: 2003
     o ISO 52008:2008
     o BS EN 1561
     o BS EN 1563
     o ASTM A431
