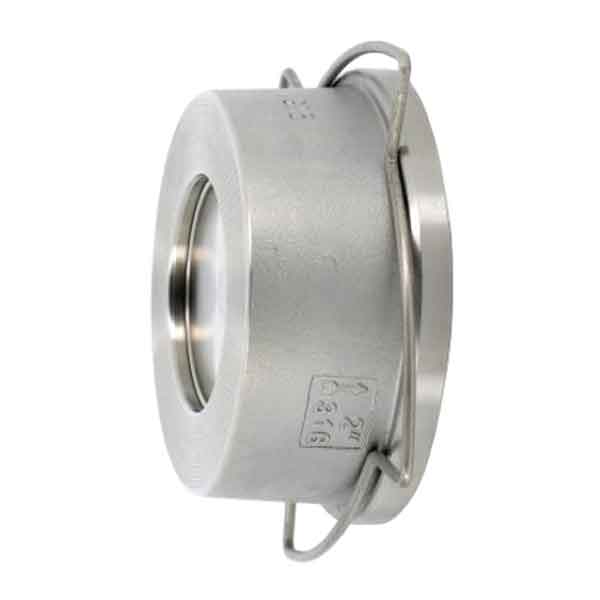

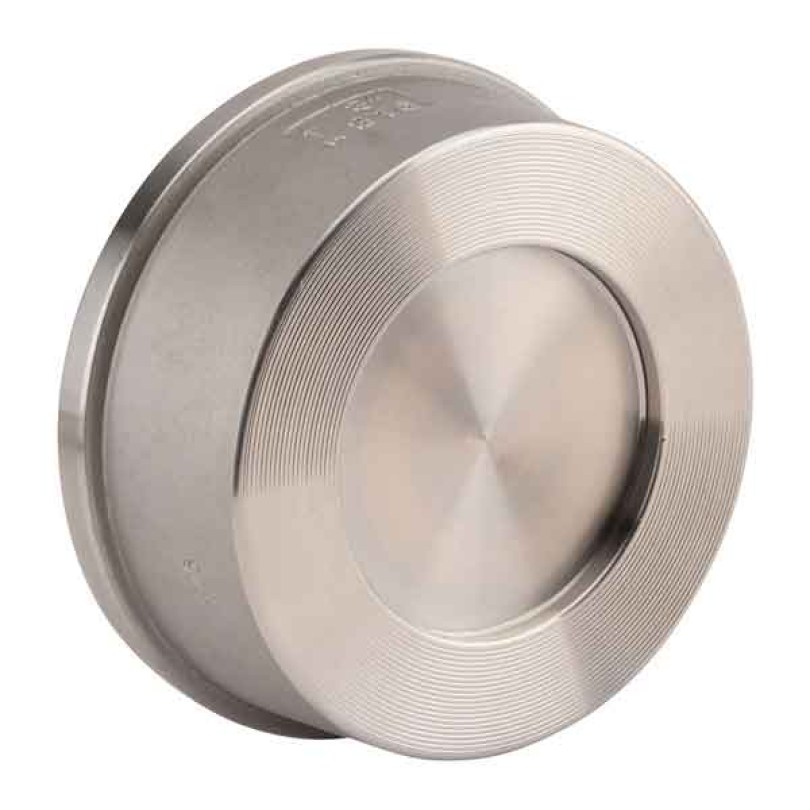

Clapeta de sens tip wafer cu arc din otel inoxidabil intre flanse

DESCRIERE:

Clapetă de sens din oțel inoxidabil cu disc wafer pentru apă potabilă, industria chimică și farmaceutică, industria petrochimică, instalații hidraulice, aer comprimat.
Tip inox cu arc, toate pozitiile.
Etanșeitate metal/metal (rata de scurgere conform standardului API 598).
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

SPECIFICATII:

Dimensiune: DN10/15 până la DN100
Racordare : intre flanse PN10/16/25/40, Clasa 150 si 300
Temperatura minima: -20°C
Temperatura maxima: +200°C
Presiune maximă: 40 bar
Specificații: tip wafer cu arc cu disc

• Tip arc
• Toate pozițiile (respectați direcția de curgere indicată de săgeată)
• Lungime scurtă
• Ghidaj cu nervuri disc pentru o centrare mai buna
• Oțel inoxidabil complet rezistent la coroziune și pentru temperaturi ridicate
• Etanşeitate metal / metal
• Cu cerc de centrare

UTILIZARE:

• Industrii chimice si farmaceutice, industrie petrochimica, instalatii hidraulice, aer comprimat
• Temperatură minimă Ts : - 20°C
• Temperatura maximă Ts :+ 200°C

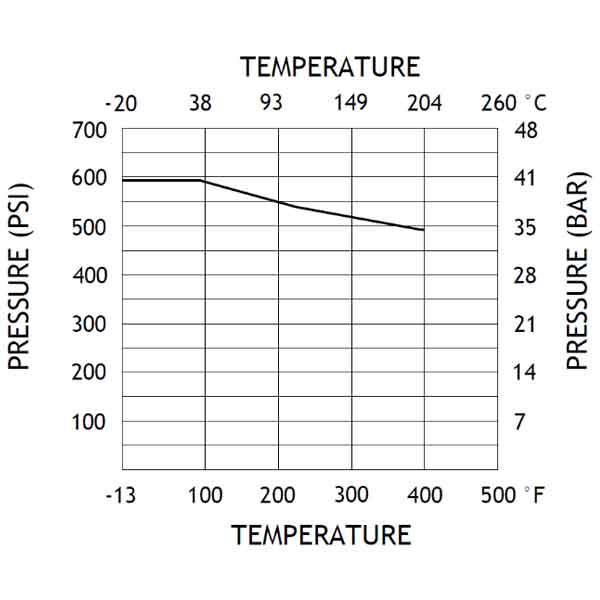

• Presiune maximă Ps: 40 bari (vezi graficul de mai jos)

STANDARDE:

• Producător certificat ISO 9001 : 2015 și ISO 14001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
    o DN8-25 : Articolul 4, §3 (SEP), fără marcaj CE
    o DN32-100 : Categoria de risc II, marcaj CE0036
• Certificat 3.1 la cerere
• Teste de presiune conform API 598, tabel 6
• Lungime conform EN 558 seria 49 (DIN 3202 K4)
• ATEX Grupa II Categoria 2 GD c T2 Zona 1 și 21 Zona 2 și 22 (marcaj opțional)
• Compatibilitate cu apa potabilă
