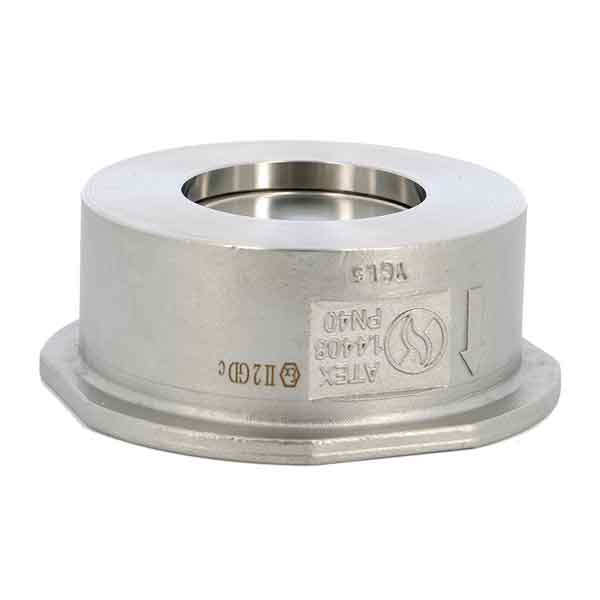

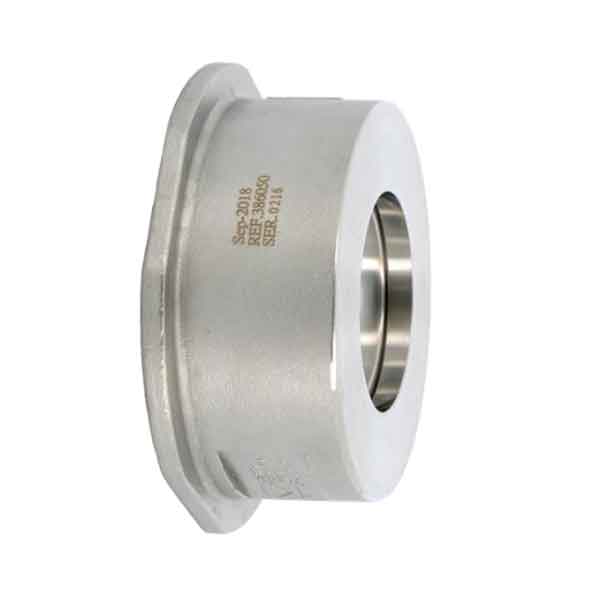

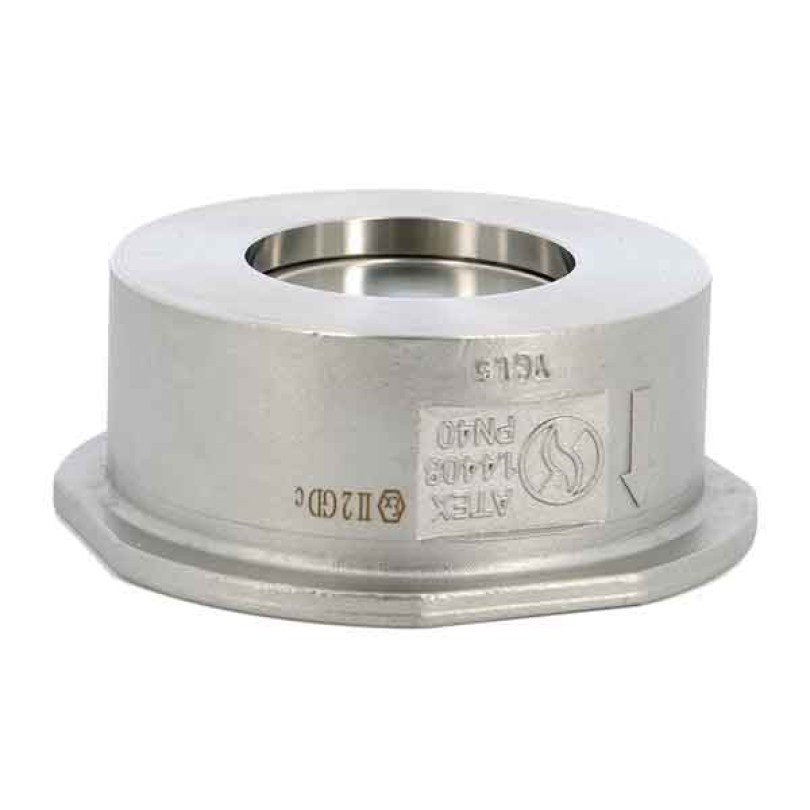

Clapeta de sens tip wafer cu arc din otel inoxidabil conexiune intre flanse

DESCRIERE:

Clapetă de sens din oțel inoxidabil cu disc wafer pentru apă potabilă, industria chimică și farmaceutică, industria petrochimică, instalații hidraulice, aer comprimat.
Tip inox cu arc, montaj in toate pozitiile.
Etanșeitate metal/metal (rata de scurgere conform standardului API 598).
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.
Supapă de reținere în conformitate cu regulamentul (CE) Nr. 1935/2004 la cerere.

SPECIFICATII:

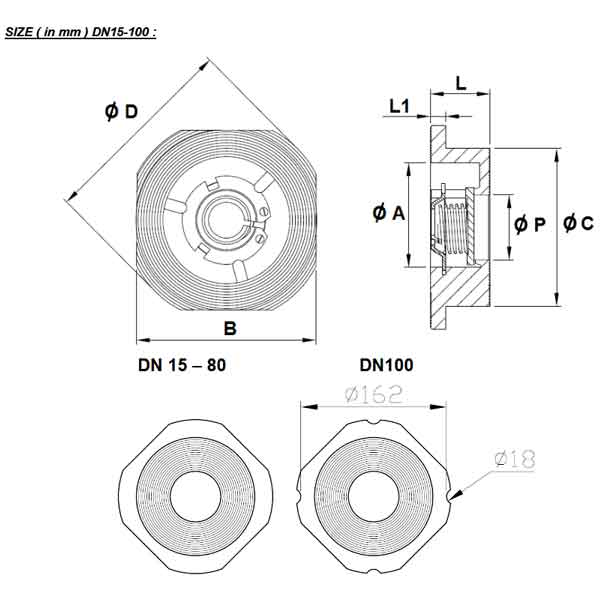

Dimensiune: DN15 până la DN200

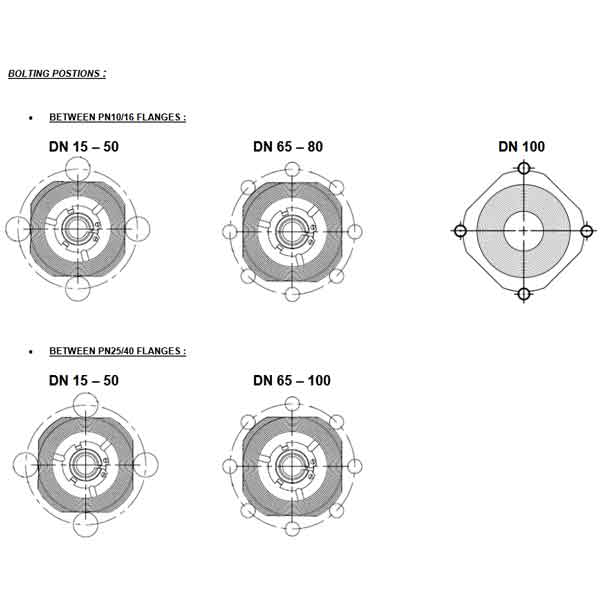

Racordare : Intre flanse PN10/16/25/40
Temperatura minima: -20°C
Temperatura maxima: +400°C
Presiune maximă: 40 bar

• Tip arc
• Toate pozițiile (respectați direcția de curgere indicată de săgeată)
• Lungime scurtă
• Ghidaj cu nervuri disc pentru o centrare mai buna
• Oțel inoxidabil complet rezistent la coroziune și pentru temperaturi ridicate
• Etanşeitate metal / metal

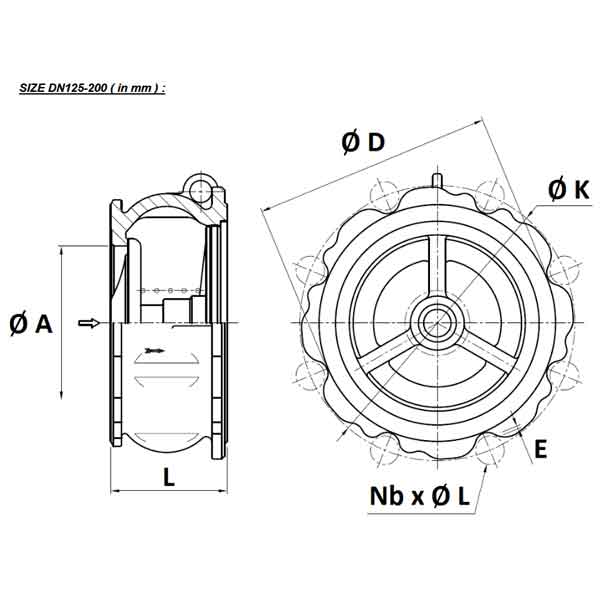

• Cu ghidaj de la DN125 la 200

UTILIZARE:

• Industrii chimice si farmaceutice, industrie petrochimica, instalatii hidraulice, aer comprimat
• Temperatură minimă Ts : - 20°C
• Temperatura maximă Ts :+ 400°C

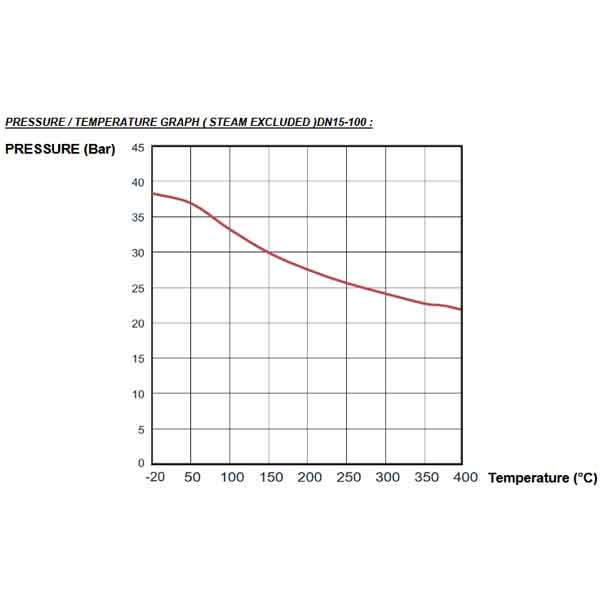

• Presiune maximă Ps: 40 bari (vezi graficul de mai jos)
• Abur : 14 bar max

STANDARDE:

• Producător certificat ISO 9001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
    o DN8-25 : Articolul 4, §3 (SEP), fără marcaj CE
    o DN32-100 : Categoria de risc II, marcaj CE 0035
    o DN125-200 : Categoria de risc III, marcaj CE 0062
• Certificat 3.1 la cerere
• Proiectare conform EN 12516-1
• Teste de presiune conform API 598, tabel 6
• Lungime conform EN 558 seria 49 (DIN 3202 K4)
• ATEX Grupa II Categoria 2 G/2D Zona 1 și 21 Zona 2 și 22 (marcaj opțional)
• Compatibilitate cu apa potabilă
• Supapă de reținere în conformitate cu regulamentul (CE) N° 1935-2004 la cerere
