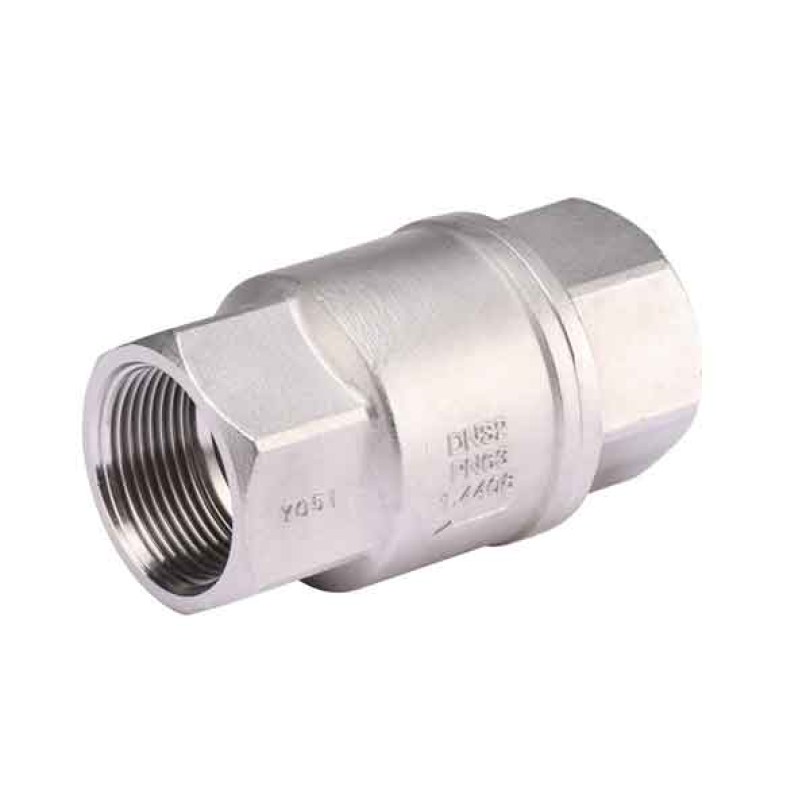

Clapeta de sens cu arc din otel inoxidabil si scaun RTFE cu filet BSP

DESCRIERE

Clapetă de reținere cu disc din oțel inoxidabil si scaun RTFE, din 2 piese, filet BSP, pentru industria chimică și farmaceutică, industria petrochimică, instalatii hidraulice, aer comprimat si apa.
De tip disc cu arc pentru toate pozitiile de montaj.

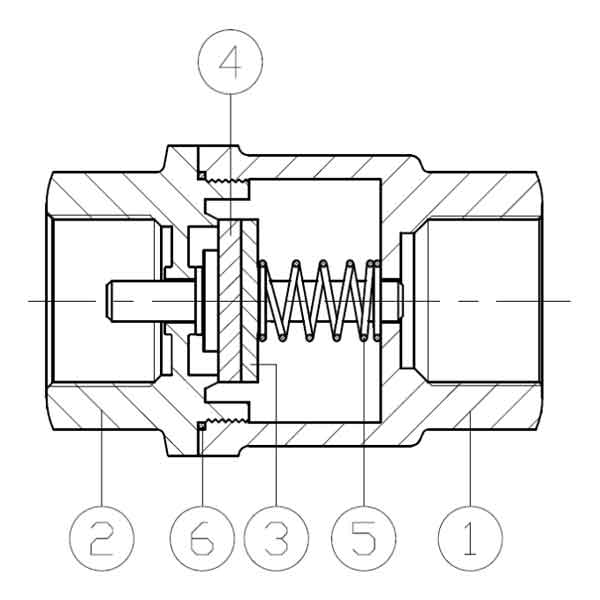

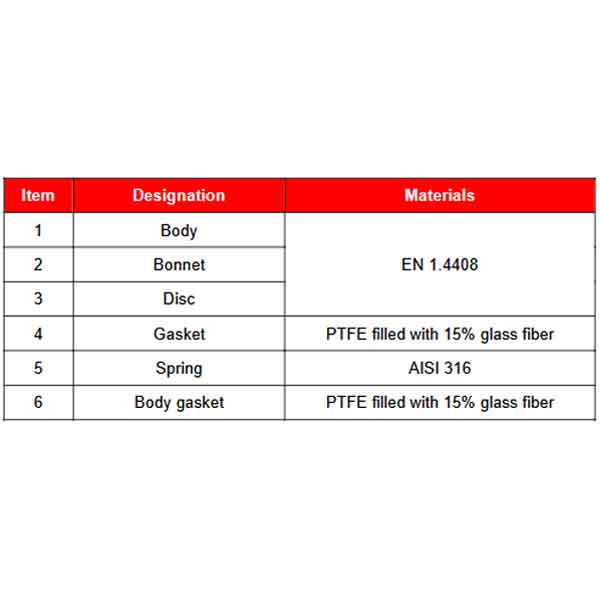

Corp si disc din otel inoxidabil EN 1.4408, garnitură PTFE cu insertie 15% din fibră de sticlă.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

SPECIFICATII

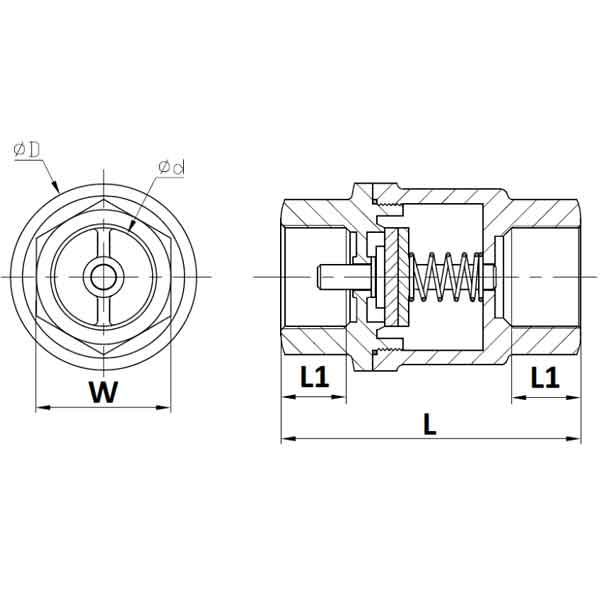

Dimensiune: DN1/4" până la DN2"
Conexiune: BSP femelă
Temperatura minima: -20°C
Temperatura maxima: +200°C
Presiune maximă: 63 bar

• Disc din 2 bucăți cu supapă de reținere cu arc
• Toate pozițiile (respectați direcția de curgere indicată de săgeată)
• Lungime: varianta scurtă
• Scaun PTFE umplut cu 15% fibra de sticla

UTILIZARE

• Industrii chimice si farmaceutice, industrie petrochimica, instalatii hidraulice, aer comprimat, apa
• Temperatură minimă Ts : - 20°C
• Temperatura maximă Ts :+ 200°C

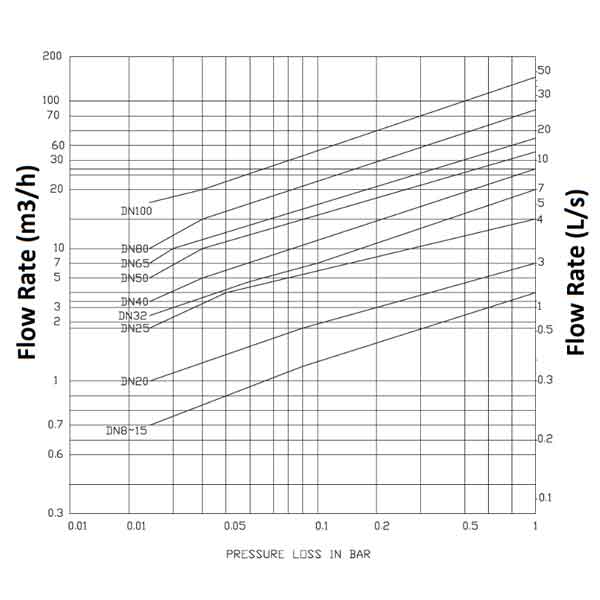

• Presiune maximă Ps: 63 bari (vezi graficul de mai jos)
• Abur : 14 bar max

STANDARDE

• Producător certificat ISO 9001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
    o DN1/4"-1" : Articolul 4, §3 (SEP), fără marcaj CE
    o DN1"1/4-2" : Categoria de risc II, marcaj CE 0035
• Certificat 3.1 la cerere
• Teste de presiune conform API 598, tabel 6
• Capetele cilindrice filetate BSP conform ISO 228-1
• ATEX Grupa II Categoria 2 G/2D Zona 1 și 21 Zona 2 și 22 (marcaj opțional)
