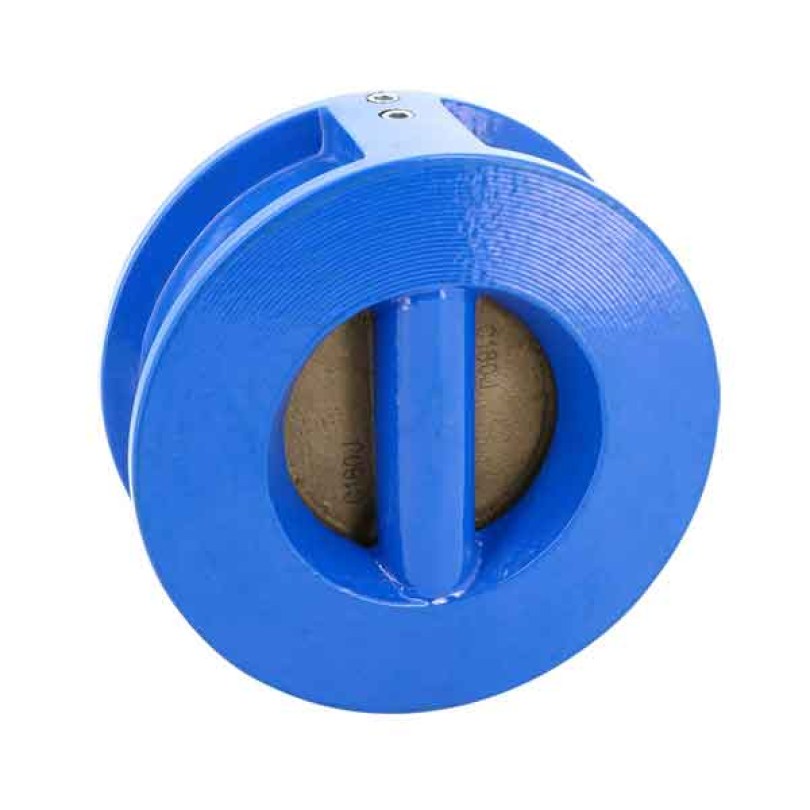

Clapeta de sens din fonta ductila tip wafer cu placa dubla si scaun NBR vulcanizat

DESCRIERE

Clapetă de sens de tip wafer cu două plăci din bronz aluminiu pentru apă de mare, încălzire și distribuție a apei.

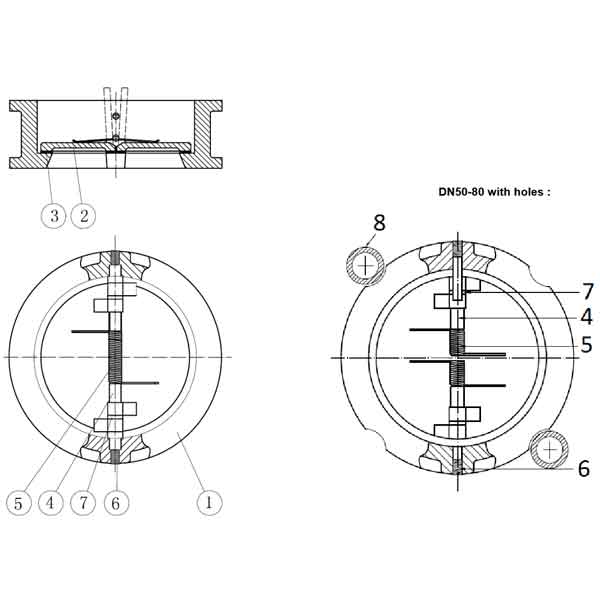

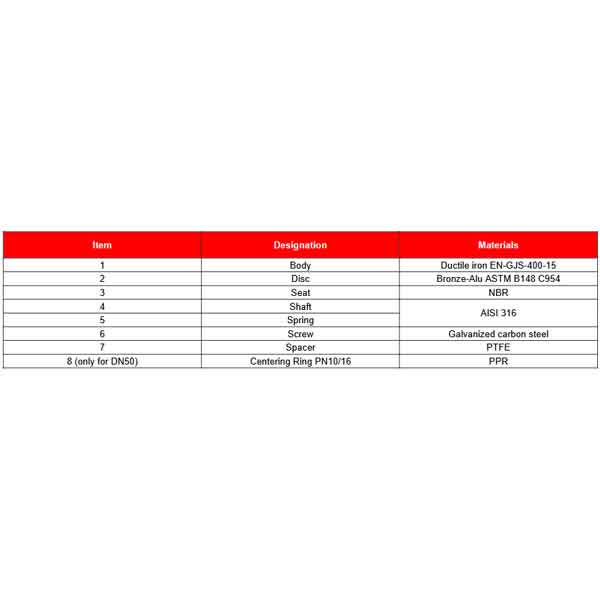

Corp din fontă ductilă EN GJS-400-15 acoperit cu vopsea epoxidica anticoroziune, disc din bronz-aluminiu și scaun NBR vulcanizat.
Tip wafer cu lungime mică și cu ochi de ridicare de la DN200 la 350 pentru instalare ușoară.

SPECIFICATII

Dimensiune: DN50 până la DN350
Conexiune: Între flanșe PN10/16, Clasa 150 (PN20)
Temperatura minima: -10°C
Temperatura maxima: +80°C
Presiune maximă: 16 bar până la DN300

• Garnitură vulcanizată
• Ochiul de ridicare de la DN200 la 350
• Lungime scurtă
• Arc anticoroziv din oțel inoxidabil

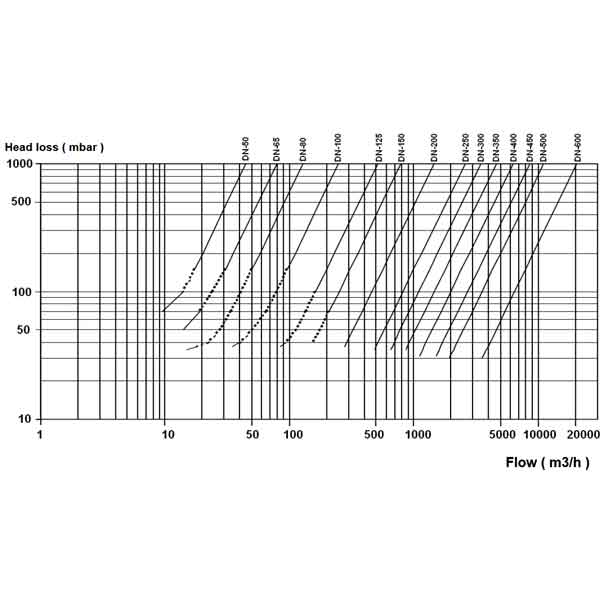

• Pierderea slabă a capului

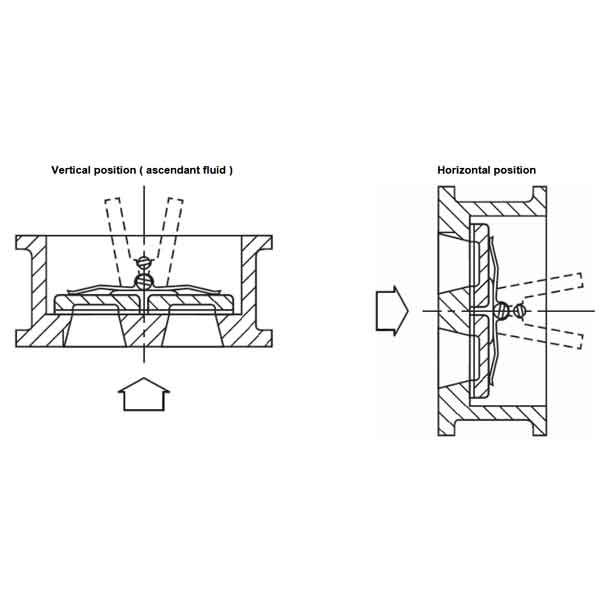

• Pozitie verticala cu fluid ascendent sau pozitie orizontala (respectati directia de curgere indicata de sageata)
• Intre flansele PN10/16 si Clasa 150 PN20
• De la DN50 la DN80 : 4 orificii pe corp pentru a fi compatibil Clasa 150 (PN20)
• Vopsea epoxidica RAL5005 80 microni grosime pentru corp
• Plăci Bronz-Aluminiu ASTM B148 C954
• Contrapresiune minimă pentru etanșeitate: 2 bari

UTILIZARE

• Incalzire, distributie apa

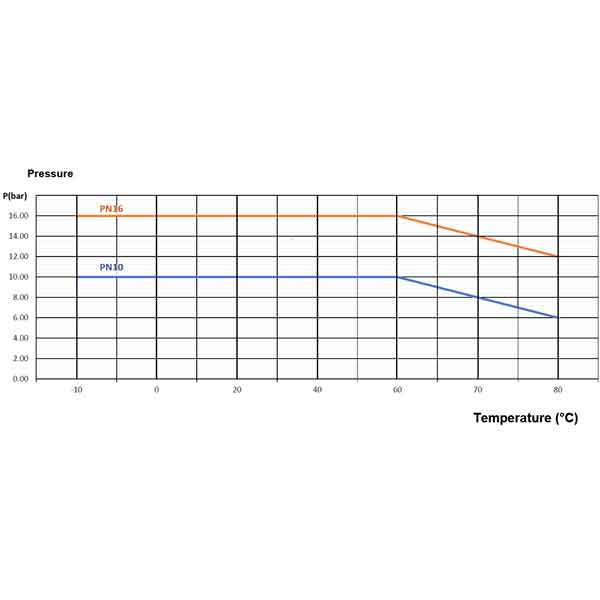

• Temperatură minimă și maximă Ts: - 10°C până la + 80°C
• Presiune maximă Ps : 16 bari până la DN300
• Nu utilizaţi cu viteză pulsatorie !

STANDARDE

• Producător certificat ISO 9001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
     o DN50 : Categoria de risc I, marcaj CE
     o DN65-200 : Categoria de risc II, marcaj CE 0035
     o DN250-300 : Categoria de risc III, marcaj CE 0035
     o DN350 : Categoria de risc II, marcaj CE 0035
• Certificat 3.1 la cerere
• Proiectare conform API 594
• Teste de presiune conform API 598, tabel 6
• Lungime conform EN 558 Seria 50
• Între flanşe conform EN 1092-1 PN10/16
• Supape de reținere conform Regulilor și Regulamentului LR pentru clasificarea navelor, iulie 2019 (Tip Certificat de aprobare) Marine LLOYD’S REGISTER. Numărul specificației de testare a sistemului de aprobare de tip LR 2, Capitolul 8, Anexa 7-Supape:
     o BS EN 12266-1: 2003
     o ISO 52008:2008
     o BS EN 1561
     o BS EN 1563
     o ASTM A431
