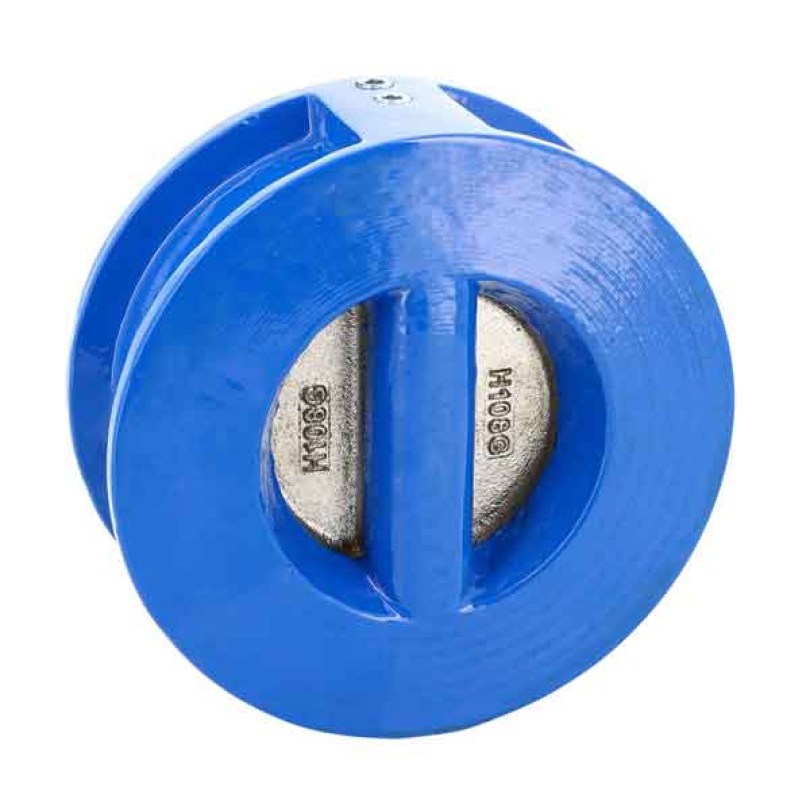

Clapeta de sens din fonta tip wafer cu placa dubla si scaun NBR

DESCRIERE

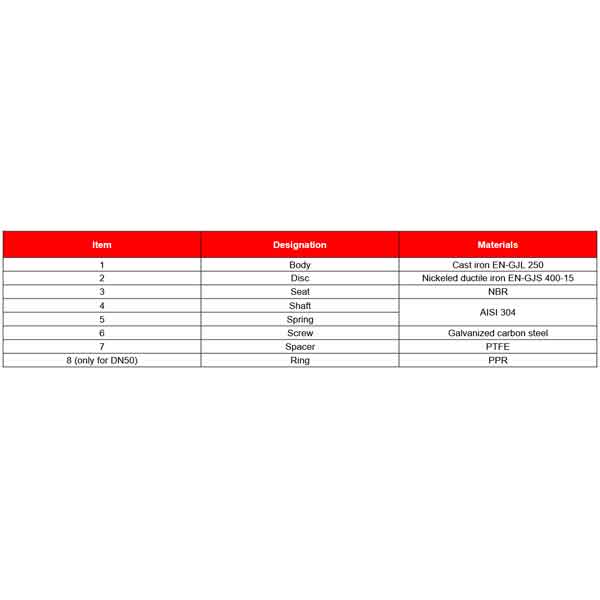

Clapetă de sens de tip wafer cu lungime scurtă și cu ochi de ridicare de la DN200 la 600 pentru instalare ușoară, constă dintr-un corp din fontă, plăci duble din fontă ductilă nichelata și un scaun NBR vulcanizat. Este în conformitate cu EN 558 Seria 50 față în față. Este potrivit pentru sisteme de încălzire, alimentare cu apă, distribuție și drenaj.

SPECIFICATII

Dimensiune: DN40 până la DN600
Conexiune: Între flanșe PN10/16, Clasa 150 (PN20)
Temperatura minima: -10°C
Temperatura maxima: +80°C
Presiune maximă: 16 bar până la DN300

• Garnitură vulcanizată
• Ochiul de ridicare de la DN200 la 600
• Lungime scurtă
• Arc anticoroziv din oțel inoxidabil
• Bucșă PTFE

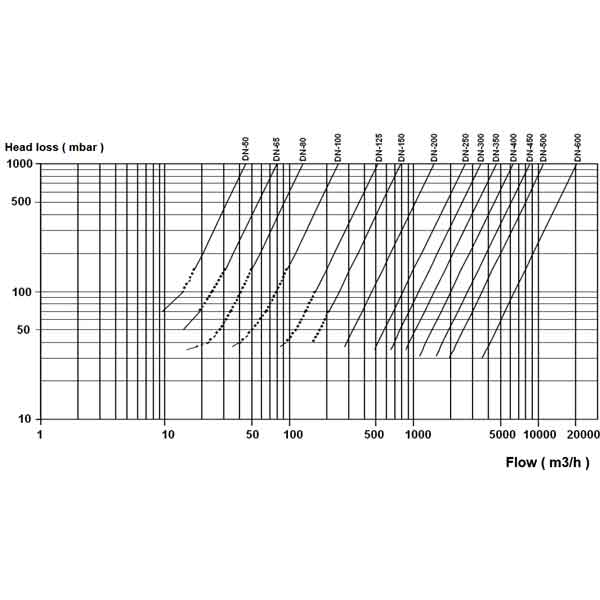

• Pierderea slabă a capului
• Pozitie verticala cu fluid ascendent sau pozitie orizontala (respectati directia de curgere indicata de sageata)
• Între flanşe PN10/16, şi Clasa 150 PN20
• De la DN50 la DN80 : 4 orificii pe corp pentru a fi compatibil Clasa 150 (PN20)
• Vopsea epoxidica
• Contrapresiune minimă pentru etanșeitate: 2 bari

UTILIZARE

• Incalzire, distributie apa
• Temperatură minimă și maximă Ts: - 10°C până la + 80°C (100°C temporar)
• Presiune maximă Ps : 16 bari până la DN300 inclus și 10 bari peste DN300
• Nu utilizaţi cu viteză pulsatorie !

STANDARDE

• Producător certificat ISO 9001 : 2015 și ISO 14001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
    o DN40-50 : Categoria de risc I, marcaj CE
    o DN65-200 : Categoria de risc II, marcaj CE 0035
    o DN250-300 : Categoria de risc III, marcaj CE 0035
    o DN350 : Categoria de risc II, marcaj CE 0035
    o DN400-600 : Categoria de risc III, marcaj CE 0035
• Certificat 3.1 la cerere
• Proiectare conform API 594
• Teste de presiune conform API 598, tabel 6
• Lungime conform EN 558 Seria 50
• Între flanşe conform EN 1092-1 PN10/16
• Supape de reținere conform Regulilor și Regulamentului LR pentru clasificarea navelor, iulie 2019 (Tip Certificat de aprobare) Marine LLOYD’S REGISTER. Numărul specificației de testare a sistemului de aprobare de tip LR 2, Capitolul 8, Anexa 7-Supape:
    o BS EN 12266-1: 2003
    o ISO 52008:2008
    o BS EN 1561
    o BS EN 1563
    o ASTM A431
