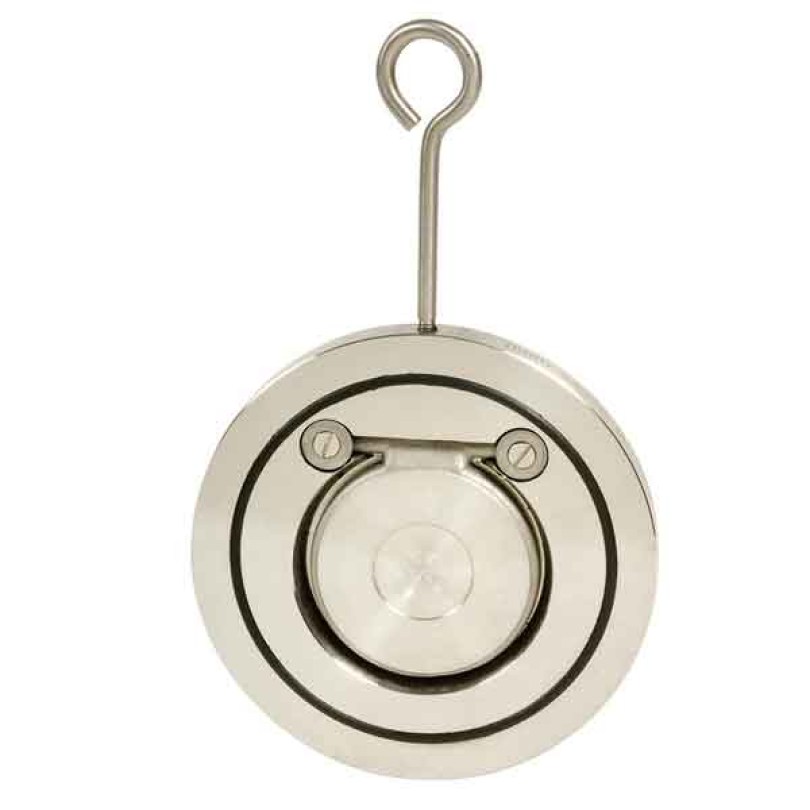

Clapeta de retinere din otel carbon cu garnitura NBR

DESCRIERE:

Clapetă de sens batantă, din oțel carbon, pentru încălzire și distribuție a apei.

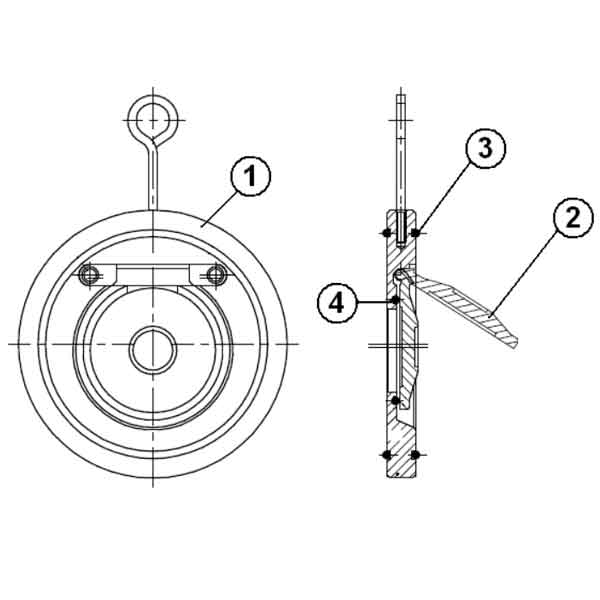

Corp si disc din otel carbon cu scaun NBR.
Tip wafer sw de lungime scurtă și cu ochi de ridicare detașabil pentru instalare ușoară.

SPECIFICAȚII :

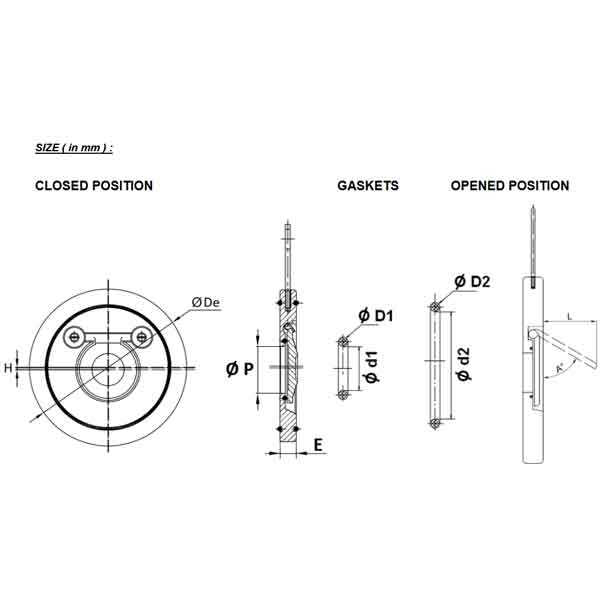

Dimensiune: DN40 până la DN300
Conexiune: Între flanșe PN10/16 până la DN150, PN16 peste
Clasa 150 (PN20) de la DN100 la 300
Temperatura minima: -10°C
Temperatura maxima: +80°C
Presiune maximă: 16 bari până la DN300, peste 10 bari

• Supapă de reținere a oscilantului

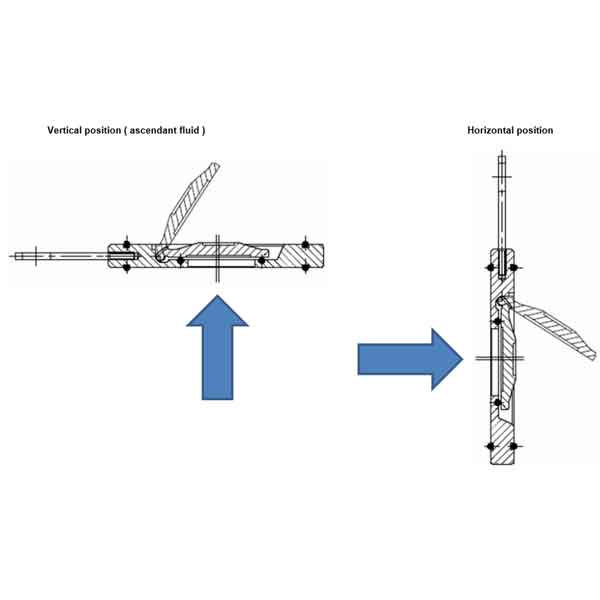

• Pozitie verticala cu fluid ascendent sau pozitie orizontala (respectati directia de curgere indicata de sageata)
• Între flanșe PN10/16 până la DN150, PN16 peste și Clasa 150 (PN20) de la DN100 la 300
• Cu ochi de ridicare detașabil
• Lungime scurtă
• Soluție economică
• Disc monobloc și tijă pentru o rezistență mecanică mai bună
• Garnitura caroserie integrata

UTILIZARE :

• Incalzire, distributie apa
• Temperatură minimă și maximă Ts: - 10°C până la + 80°C
• Presiune maximă Ps : 16 bari până la DN300 inclus și 10 bari peste
• Nu utilizaţi cu viteză pulsatorie
• Viteza maxima: 3m/sec.

CONEXIUNE:

• Corp din oțel carbon cu garnitură NBR între flanșe PN10/16 până la DN150, PN16 peste DN150
• Intre flanse Clasa 150 PN20 posibil de la DN100 la 300

STANDARDE :

• Producător certificat ISO 9001 : 2015 și ISO 14001 : 2015
• Proiectare conform API 594 și EN 16767
• Teste de presiune conform API 598, tabel 6
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din grupa 1
     o DN40-50 : Categoria de risc I, marcaj CE
     o DN65-200 : Categoria de risc II, marcaj CE0035
     o DN250-300 : Categoria de risc III, marcaj CE0035
• Certificat 3.1 la cerere
• Lungime conform EN 558 seria 97 (NF 29377)
• Între flanşe conform EN 1092-1 PN10/16

INSTALARE SI INTRETINERE :

Instalare, operare si intretinere pentru clapetele de sens
