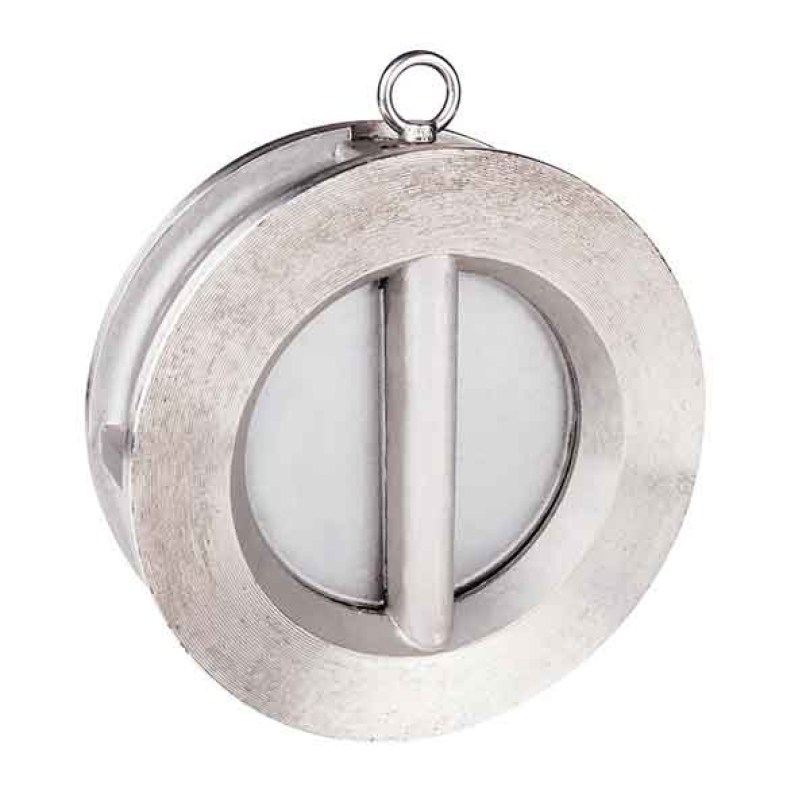

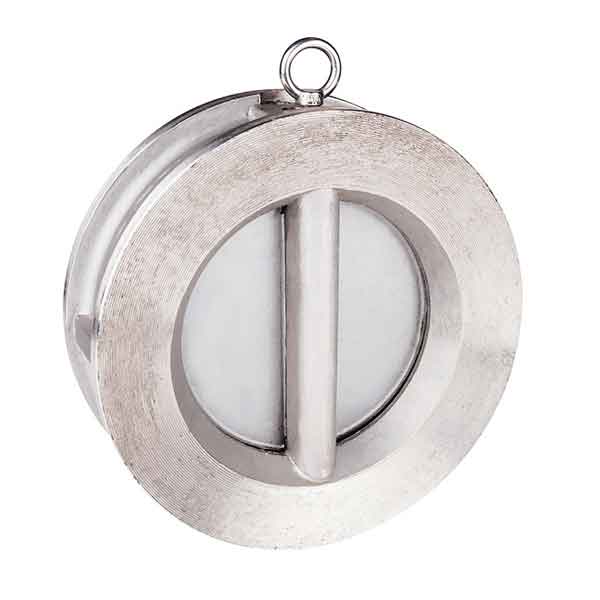

Clapeta de sens din otel inoxidabil tip wafer cu placa dubla si scaun FKM vulcanizat

DESCRIERE

Clapetă de sens de tip wafer cu două plăci din oțel inoxidabil pentru industria chimică și farmaceutică, industria petrochimică și instalatii hidraulice.

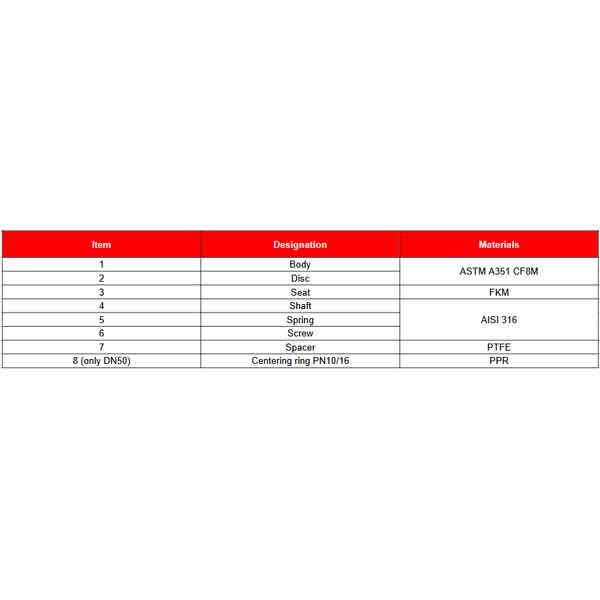

Corp si disc din otel inoxidabil cu scaun vulcanizat FKM.
Tip wafer cu lungime scurtă și cu ochi de ridicare de la DN200 la 600 pentru instalare ușoară.

SPECIFICATII

Dimensiune: DN 50 până la 600
Conexiune: Între flanșe PN10/16, PN25 sau Clasa 150 (PN20)
Temperatura minima: -10°C
Temperatura maxima: +180°C
Presiune maximă: 16 bar până la DN300

• Garnitură vulcanizată
• Ochiul de ridicare de la DN200 la 600
• Lungime scurtă
• Arc anticoroziv din oțel inoxidabil
• Bucșă PTFE
• Pierderea slabă a capului
• Pozitie verticala cu fluid ascendent sau pozitie orizontala (respectati directia de curgere indicata de sageata)
• Între flanșe PN10/16, PN25 sau Clasa 150 PN20
• Contrapresiune minimă pentru etanșeitate: 2 bari

UTILIZARE

• Industrii chimice si farmaceutice, industrii petrochimice, instalatii hidraulice

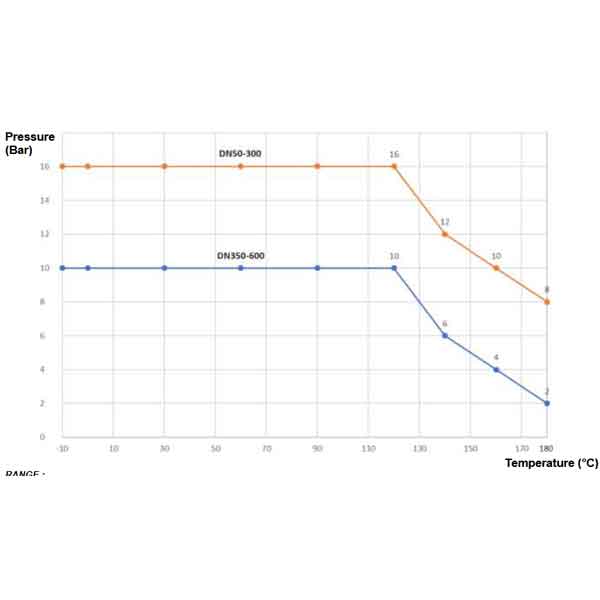

• Temperatură minimă și maximă Ts: - 10°C până la + 180°C
• Presiune maximă Ps : 16 bari până la DN300 inclusiv și 10 bari peste DN300
• Nu utilizaţi cu viteză pulsatorie !

STANDARDE

• Producător certificat ISO 9001 : 2015 și ISO 14001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
      o DN50 : Categoria de risc I, marcaj CE
      o DN65-200 : Categoria de risc II, marcaj CE0035
      o DN250-300 : Categoria de risc III, marcaj CE0035
      o DN350 : Categoria de risc II, marcaj CE0035
      o DN400-600 : Categoria de risc III, marcaj CE0035
• Certificat 3.1 la cerere
• Proiectare conform API 594
• Teste de presiune conform API 598, tabel 6
• Lungime conform EN 558 Seria 50
• Între flanşe conform EN 1092-1 PN10/16/25
