Clapeta de sens din otel inoxidabil cu ridicare si etanseizare PTFE

DESCRIERE

Clapetă de sens cu piston din oțel inoxidabil BSP pentru apă, industria chimică și farmaceutică, industria petrochimică,
instalatie hidraulica, aer comprimat.
Tip din oțel inoxidabil cu garnituri PTFE. Toate pozitiile.
Alezaj complet, pierdere slabă a capului.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.
Supapă de reținere în conformitate cu regulamentul (CE) N° 1935-2004 la cerere.
Etanșeitate metal/metal (rata de scurgere conform standardului API 598)

SPECIFICATII

Dimensiune: DN1/4" până la DN3"
Conexiune: BSP mamă
Temperatura minima: -20°C
Temperatura maxima: +200°C
Presiune maximă: 50 bar

• Tip piston
• Toate pozițiile (respectați direcția de curgere indicată de săgeată)
• Varianta de lungime scurtă
• Scaun PTFE

UTILIZARE

• Industrii chimice si farmaceutice, industrie petrochimica, instalatii hidraulice, aer comprimat, apa potabila
• Temperatură minimă Ts : - 20°C
• Temperatura maximă Ts :+ 200°C

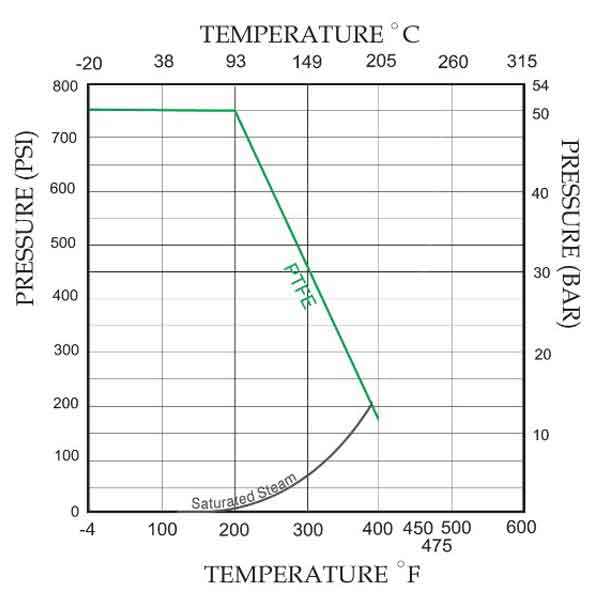

• Presiune maximă Ps: 50 bari (vezi graficul de mai jos)
• Abur : 13 bari max

STANDARDE

• Producător certificat ISO 9001:2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
    o DN1/4"-1" : Articolul 4, §3 (SEP), fără marcaj CE
    o DN1"1/4-3" : Categoria de risc II, marcaj CE 0035
• Certificat 3.1 la cerere
• Teste de presiune conform API 598, tabel 6
• Capetele cilindrice filetate BSP conform ISO 228-1
• ATEX Grupa II Categoria 2 G/2D Zona 1 și 21 Zona 2 și 22 (marcaj opțional)
• Supapă de reținere în conformitate cu regulamentul (CE) N° 1935-2004 la cerere
