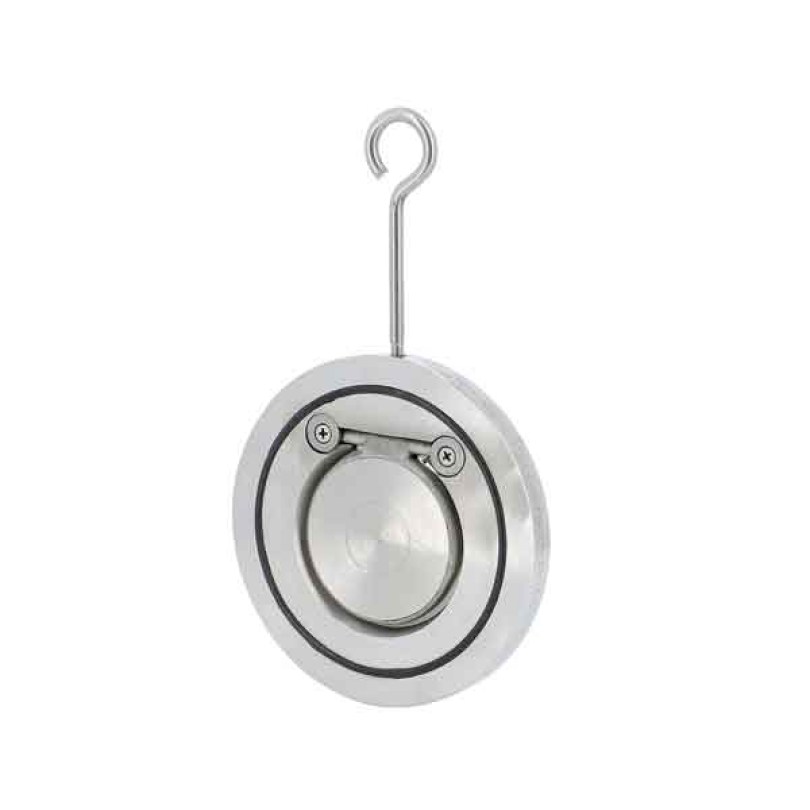

Clapeta de retinere din otel inoxidabil garnitura FKM
Corp și disc din oțel inoxidabil cu scaun FKM.
Tip WAFER cu lungime scurtă și cu ochi de ridicare detașabil pentru instalare ușoară.
• Scaun FKM
• Pozitie orizontala sau verticala pentru fluidele ascendente
• Inel de ridicare detasabil
• Tip wafer
SPECIFICAȚII :
• Clapetă de reținere batanta
• Pozitie verticala cu fluid ascendent sau pozitie orizontala (respectati directia de curgere indicata de sageata)
• Între flanșe PN10/16 până la DN150, PN16 peste și Clasa 150 (PN20) de la DN100 la 400
• Cu inel de ridicare detașabil
• Grosime mica
• Soluție economică
• Disc monobloc și tijă pentru o rezistență mecanică mai bună
• Garnitura integrata in corpul clapetei
UTILIZARE :
• Industrii chimice si farmaceutice, industrie petrochimica, instalatii hidraulice
• Temperatură minimă și maximă Ts: - 10°C până la + 180°C
• Presiune maximă Ps : 16 bari până la DN 200 inclus și 10 bari peste
• Nu utilizaţi in instalatii cu viteză pulsatorie
• Viteza maxima de curgere: 3 M. / Sec.
CONEXIUNE :
• Corp din oțel inoxidabil cu garnitură FKM între flanșe PN10/16 până la DN150, PN16 peste DN40 până la DN 600
• Corp din oțel inoxidabil cu garnitură FKM între flanșe PN10 DN400 până la DN 450
• Intre flanse Clasa 150 PN20 posibil de la DN100 la 400
STANDARDE :
• Producător certificat ISO 9001 : 2015
• Proiectare conform API 594 și EN 16767
• Teste de presiune conform API 598, tabel 6
• DIRECTIVA 2014/68/UE : CE N° 0035 Categoria de risc III modul H
• Certificat 3.1 la cerere
• Lungime conform EN 558 seria 97 (NF 29377)
• Între flanşe conform EN 1092-1 PN10/16
DETALII :
• Clapetă de reținere cu o singură placă
• Clapeta de reținere cu o singură placă este utilizată în mod obișnuit în sistemele de încălzire, rețelele de distribuție a apei sau sistemele de irigare.
• Cu designul său compact, acest dispozitiv este o soluție economică alcătuită din oțel carbon sau oțel inoxidabil. Este proiectat cu un corp monobloc găurit în centru. Un disc susținut de o tijă închide supapa în caz de retur. Această construcție conferă o bună rezistență mecanică, iar garniturile integrate ale caroseriei (EPDM, NBR sau FKM după execuții) asigură etanșeitatea. De asemenea, este prevazut cu un inel de ridicare pentru a permite o montare corecta.
• Clapetele de reținere cu o singură placă din gama noastră sunt proiectate pentru a fi montate între flanșe PN16 și montate în poziție orizontală, sau în poziție verticală pentru un fluid ascendent.
• Tolerează o presiune de 16 bar până la DN200 și o presiune de 10 bar pentru dimensiuni mai mari, permițând în același timp o gamă largă de temperaturi în funcție de diferitele materiale: de la -10°C la +180°C.
• Toate referințele noastre respectă directiva 2014/68/UE.
• Bine de știut: acest tip de c;apetă de reținere nu trebuie utilizat cu sisteme de ritm pulsatoriu. Acestea permit o viteza de 3m/s.
INSTALARE SI INTRETINERE :
Instalare, operare si intretinere pentru clapetele de sens
