Clapeta de sens oscilanta din otel turnat ANSI150 si conexiune cu flansa

DESCRIERE:

Clapetă de sens oscilantă din oțel carbon TRIM8 cu flanșă Clasa 150 PN20 cu deschidere totală și deschidere parțială pentru distribuția apei, motorină, industria aburului, petrochimică, petrolieră și gazelor.
Capotă cu șuruburi cu inel de ridicare de la DN150 la 400.
Capota garnitura din otel inoxidabil + grafit.
Poziție verticală sau orizontală
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22

SPECIFICATII:

Dimensiune: DN50 până la DN400 (NPS 2" până la 16")
Conexiune: Flanse RF Clasa 150 PN20

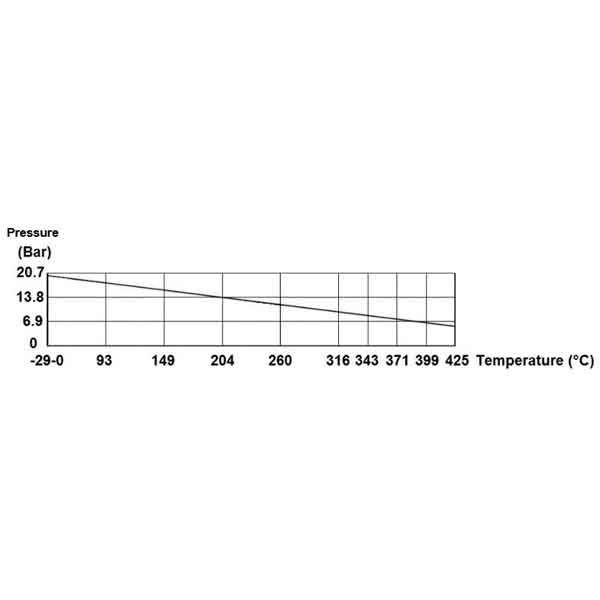

Temperatura minima: -29°C
Temperatura maxima: +425°C
Presiune maximă: 20 bar

• Supapa de reținere oscilanta
• Deschidere totală și parțială
• Pozitie verticala cu fluid ascendent sau pozitie orizontala (respectati directia de curgere indicata de sageata)
• Flanse R.F. Clasa 150 (PN20)
• Corp din oțel carbon
• Capotă cu șuruburi
• Inel de ridicare de la DN150 la 400 (NPS 6“ la 16“)
• ½ stellit ( Trim 8 , scaun cu stellit )
• Vopsea gri acrilic, grosime 60 μm

UTILIZARE:

• Distributie apa, motorina, petrochimie, industria petroliera
• Temperatură minimă și maximă Ts: - 29°C până la + 425°C
• Presiune maximă Ps : 20 bari

STANDARDE:

• Producător certificat ISO 9001:2015 și ISO 14001:2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
     o DN50 (NPS 2") : Categoria de risc I, marcaj CE0036
     o DN65-150 (NPS 2"1/2-6"): Categoria de risc II, marcaj CE 0036
     o DN200-400 (NPS 8"-16"): Categoria de risc III, marcaj CE 0036
• Certificat 3.1 la cerere
• Proiectare conform API 594
• Teste de presiune conform API 598, tabel 6
• Lungime conform ASME B16.10, tabelul 1 seria A15 și EN 558 seria 10 (EN558 seria 21 pentru DN400 16")
• Flanse R.F. conform ASME B16.05 Clasa 150
• ATEX Group II Categoria 2 G/2D Zone 1 & 21 Zone 2 & 22 (marcaj opțional) conform directivei 2014/34/UE
• Materiale conform NACE MR 01-75 la cerere
