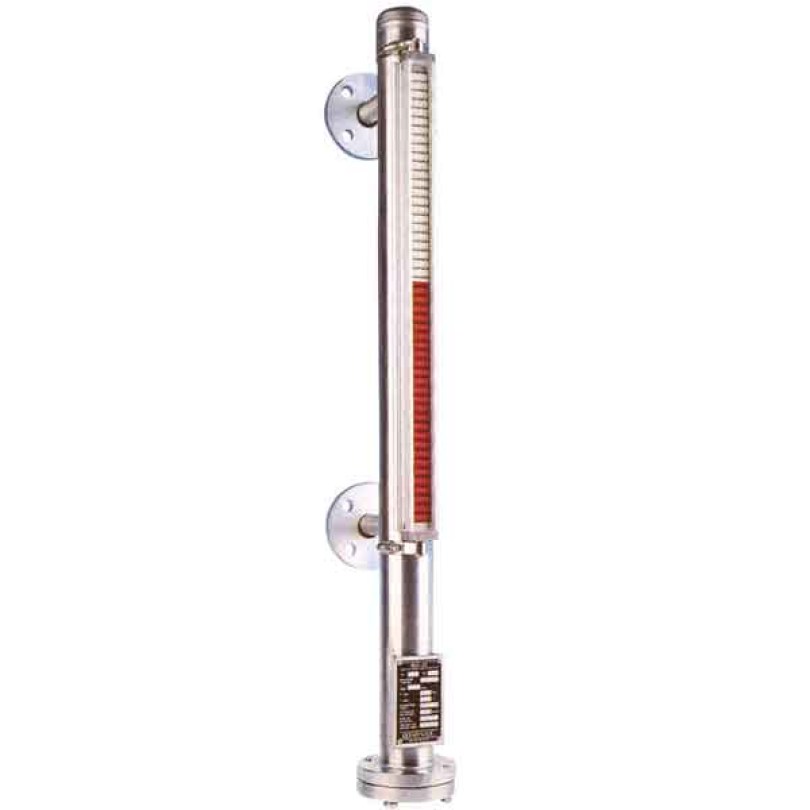

Indicator de nivel magnetic din otel inoxidabil cu flansa

DESCRIERE:

Indicatoarele magnetice sunt proiectate pentru indicarea vizuală instantanee a nivelului lichidului dintr-un rezervor. Un plutitor echipat cu un magnet plasat in interiorul indicatorului actioneaza printr-un efect de atractie/repulsie electromagnetica asupra rolelor rosii si albe plasate pe scara exterioara. Partea roșie, corespunzătoare nivelului lichidului, oferă o indicație rapidă și clară a nivelului rezervorului.
Funcționarea electromagnetică a dispozitivului permite adăugarea de contacte de poziție sau feedback la nivel de la distanță, permițând controlul unei pompe sau supape.
Acest indicator, care are o construcție standard din oțel inoxidabil cu conexiuni cu flanșă din oțel inoxidabil, este ideal pentru citirea nivelului rezervoarelor de alimentare a cazanului, rezervoarelor de stocare chimică sau a produselor corozive.

SPECIFICATII:

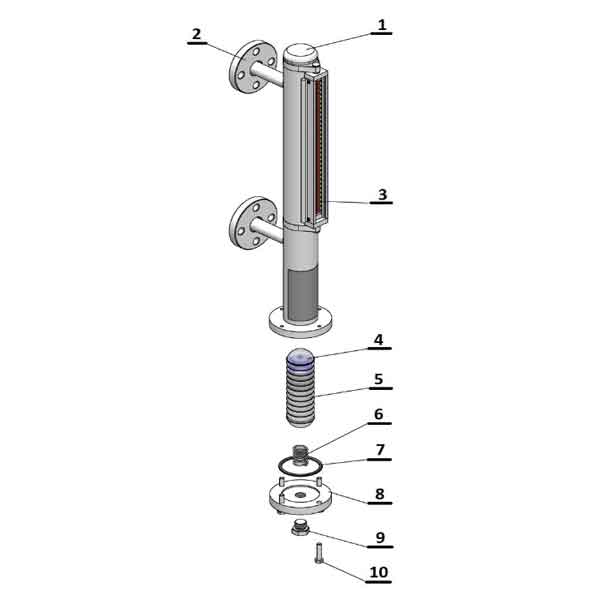

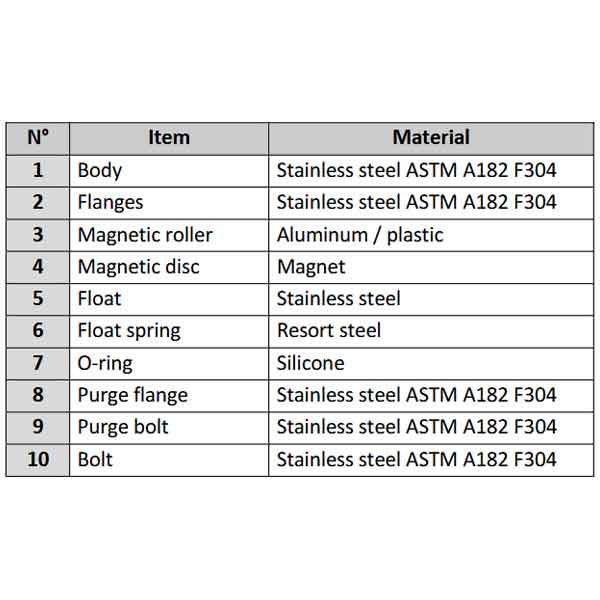

Corp din oțel inoxidabil.
Flotor din oțel inoxidabil pentru densitatea lichidului 1 (+/- 5%).
Riglă cu role din aluminiu.
Fereastra din plexiglas.

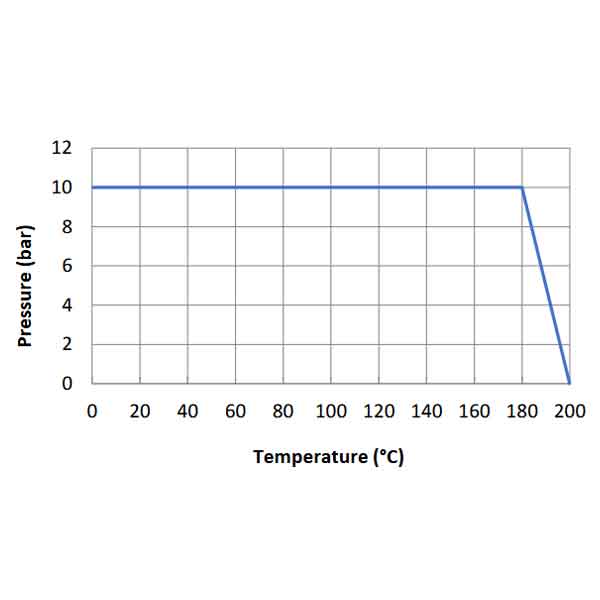

PS : 16 bar - TS : 180°C.
Flanșă DN20 PN16.

MODELE DISPONIBILE:

Flanșă DN20 PN 16.

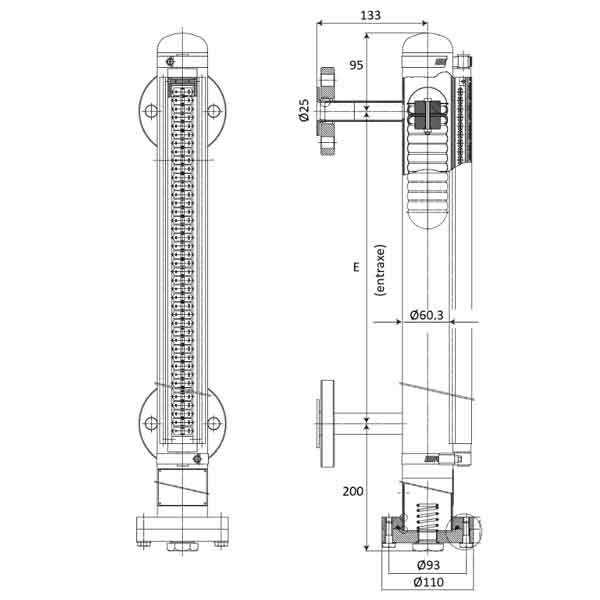

Centre de conectare: 800, 1000, 1200, 1500 mm.
Alte distanțe centrale sau conexiuni la cerere.

MONTARE:

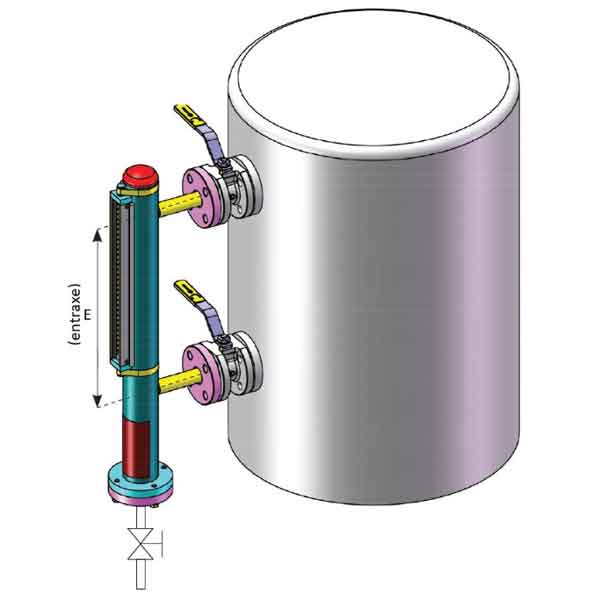

Indicatorul de nnivel magnetic trebuie instalat pe partea laterală a rezervorului care urmează să fie măsurat. Flanșele de conectare a rezervorului trebuie să fie aliniate perpendicular pe sol. Distanța centrului de conectare a indicatorului definește limita vizibilității.
Vă recomandăm să montați robineti între indicator și rezervor pentru a izola dispozitivul. O supapă de purjare la un nivel scăzut poate fi plasată în locul piuliței de purjare.
Nu demontați indicatorul de șină de pe tubul bypass, dacă acest lucru nu este necesar.

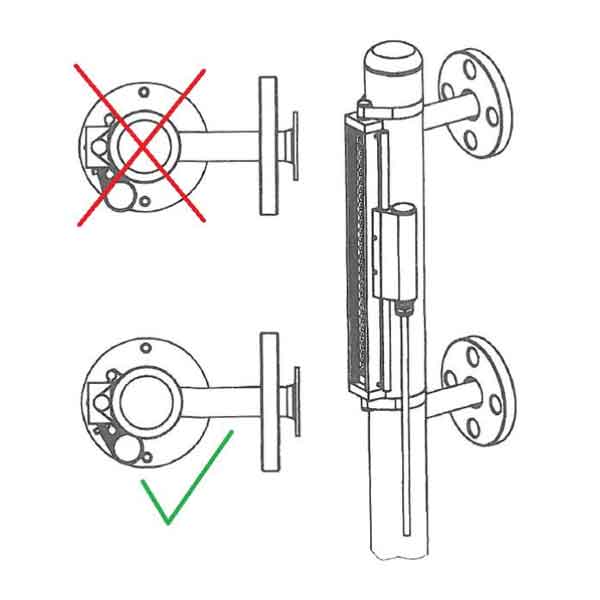

Dacă trebuie să dezasamblați indicatorul, asigurați-vă că tubul de bypass este gol, flotorul este în partea de jos și toate culorile sunt albe pe indicatorul șinei în timpul reasamblarii. (Vezi diagrama de mai sus).

ÎNTREŢINERE:

Tubul de bypass trebuie curățat cel puțin o dată pe lună.
În funcție de tipul de fluid utilizat (nămol sau alte fluide), curățarea zilnică a tubului de bypass cu ajutorul supapei de purjare este de preferat.
