Set din otel inoxidabil pentru indicator de nivel 2312 teava Ø14 - Ø20

DESCRIERE:

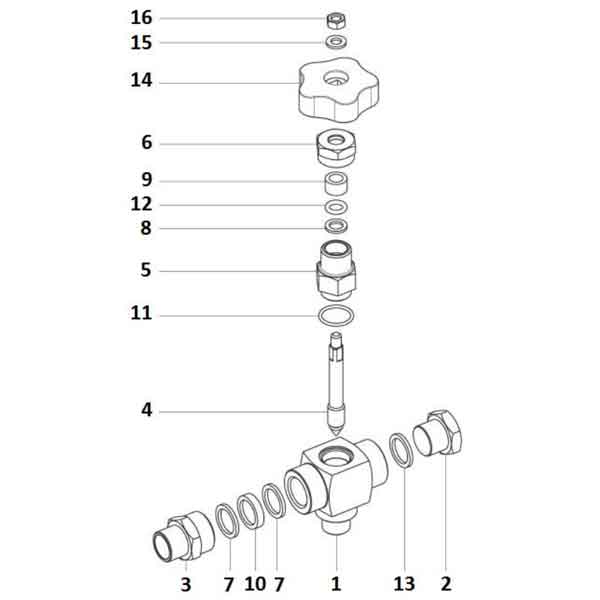

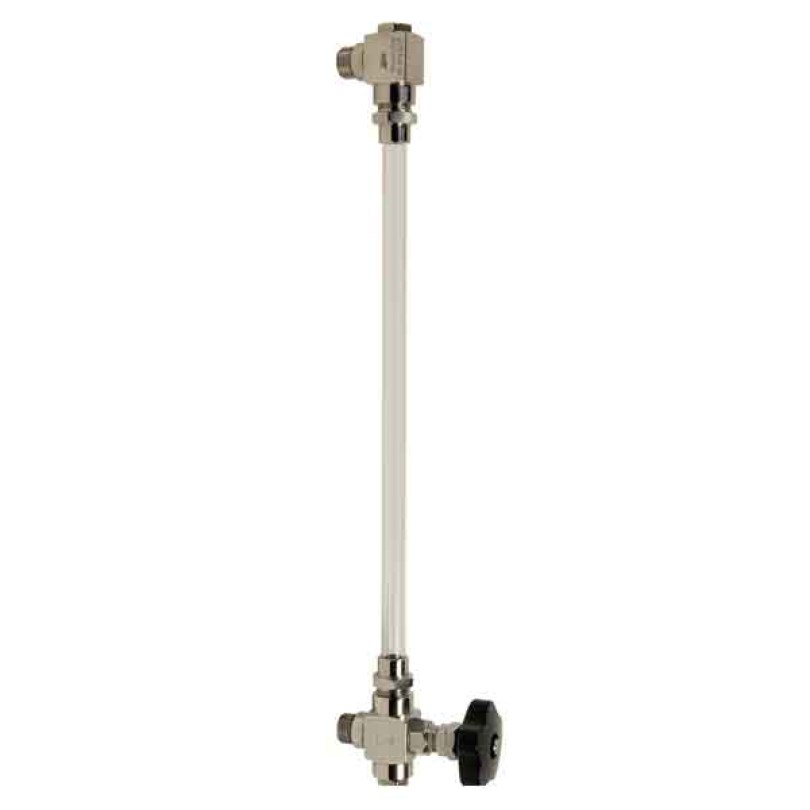

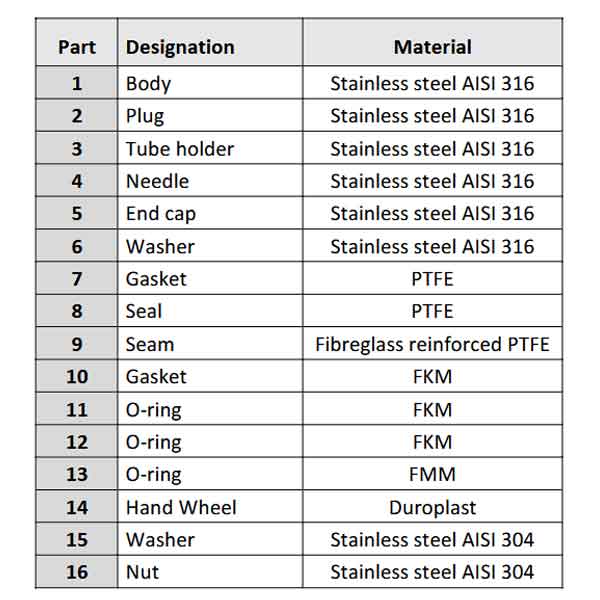

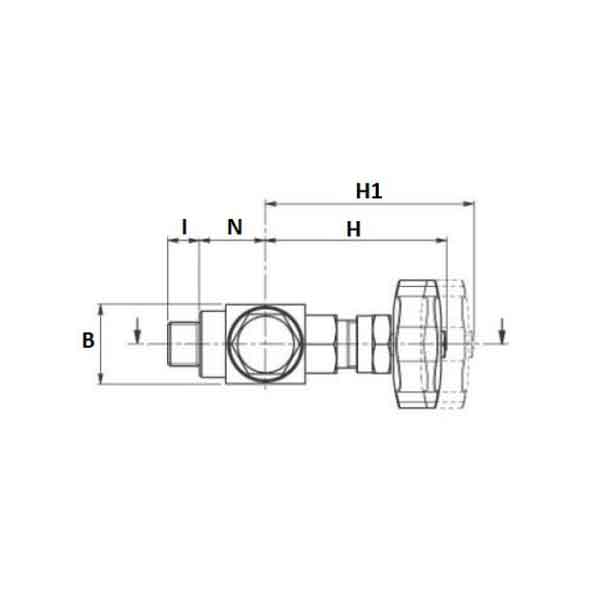

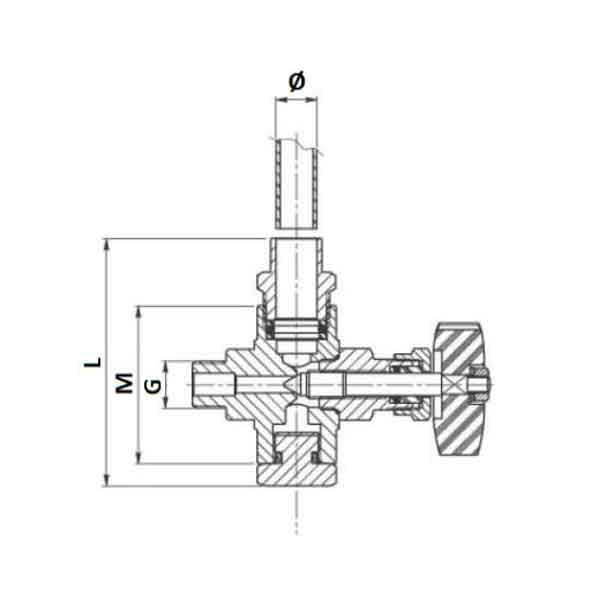

Indicatorul de nivel din oțel inoxidabil permite vizualizarea nivelului lichidului într-un rezervor. Partea inferioară este formată din robinet de izolare cu ac, iar partea superioară este formată dintr-o conexiune pentru suportul tubului. Construit din oțel inoxidabil, poate fi folosit cu lichide alimentare și în medii corozive. Poate fi echipat cu un tub de sticlă conform caracteristicilor de mai jos.

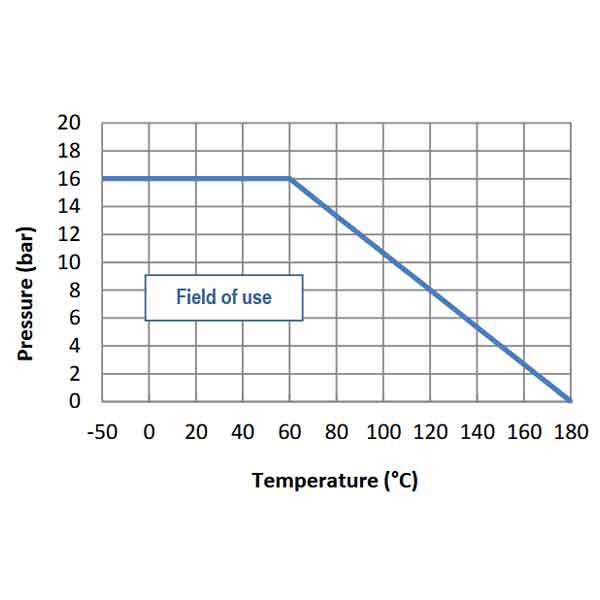

MODELE DISPONIBILE:

Diametre de la 1/4" la 3/4".
Conexiune filet BSP.

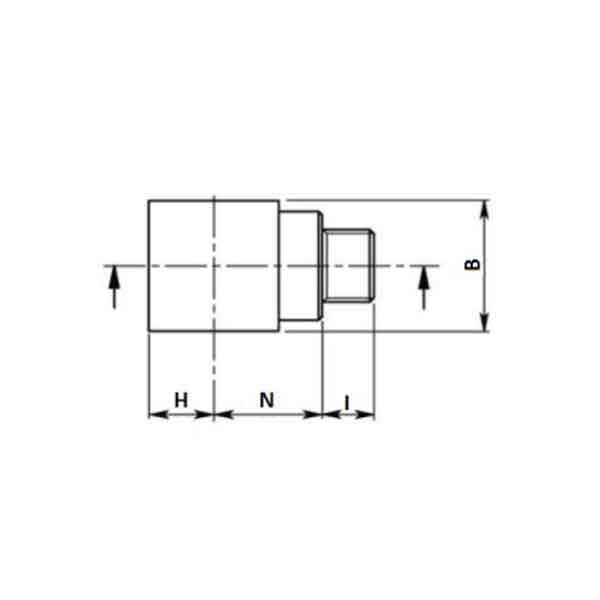

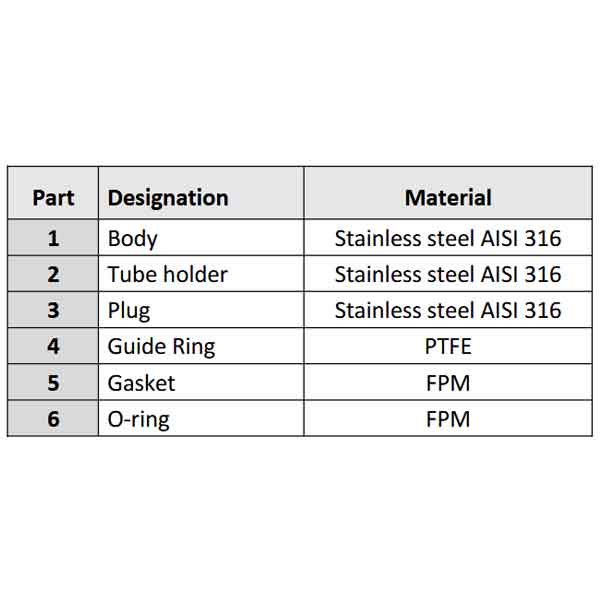

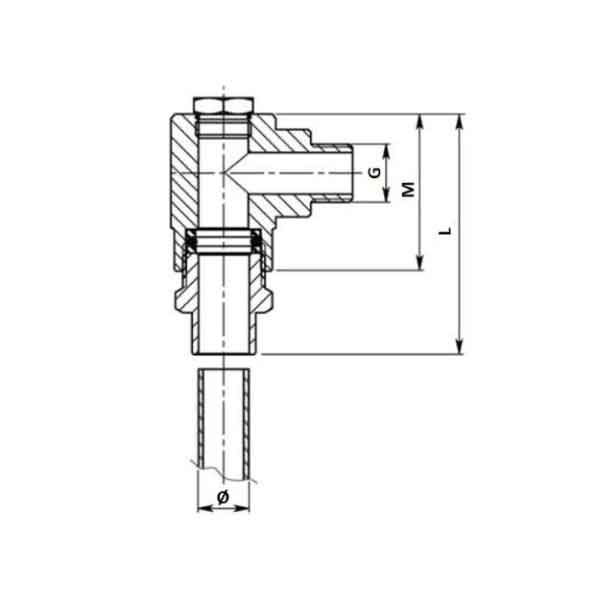

CALCULUL LUNGIMII TUBULUI:

Lungimea tubului este egală cu distanța pană la centru minus 28 mm pentru diametrul tubului de 3/8” și 1/2” 14 și 16.
Lungimea tubului este egală cu distanța pană la centru minus 70mn pentru tubul de 1/2" diametru 24.
Lungimea tubului este egală cu distanța pană la centru minus 36mn pentru tubul de 1" diametru 20.

MONTARE:

1 - Verificați dacă rezervorul este gol.
2 - Pentru a instala indicatorul de nivel, începeți prin a înșuruba partea inferioară cu șurubul de aerisire de pe rezervor. Utilizați un material adecvat fluidului pentru a garanta etanșeitatea filetului de pe rezervor. Închideți șurubul de aerisire.
3 - Apoi înșurubați supapa superioară a rezervorului (la fel ca și partea inferioară).

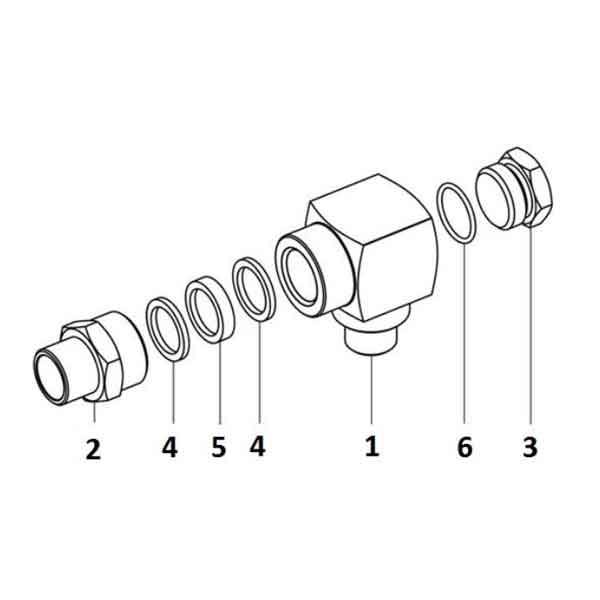

4 - Pentru a instala tubul, începeți prin a deșuruba piulița de fixare și inelul de ghidare din partea inferioară, introduceți tubul în inelul de ghidare, cu piulița și șaiba. Introduceți, înșurubați și strângeți ansamblul inferior.
5 - Pentru partea superioară, deșurubați piulița de fixare și inelul de ghidare. Luați dimensiunea față în față între partea inferioară și cea superioară pentru a tăia tubul la lungimea corectă. Vezi mai sus cum se calculează lungimea tubului. Introduceți tubul în inelul de ghidare, cu piulița și șaiba aferente. Introduceți, înșurubați și strângeți ansamblul superior.

UTILIZARE:

1 - Închideți șurubul de aerisire.
2 - Vezi nivelul din tub.

ÎNTREŢINERE:

1 - Opriți accesul lichidului în rezervor.
2 - Goliți rezervorul.
3 - Deschideți șurubul de purjare și recuperați lichidul din tub.
4 - Deșurubați șurubul de strângere inferior și superior.
5 - Scoateți tubul pentru curățarea sau înlocuirea tubului și a șaibei de aceeași referință.
6 - Strângeți piulițele inferioare și superioare fără exces, astfel încât tubul să nu se rupă.
7 - Închideți șurubul de aerisire.
