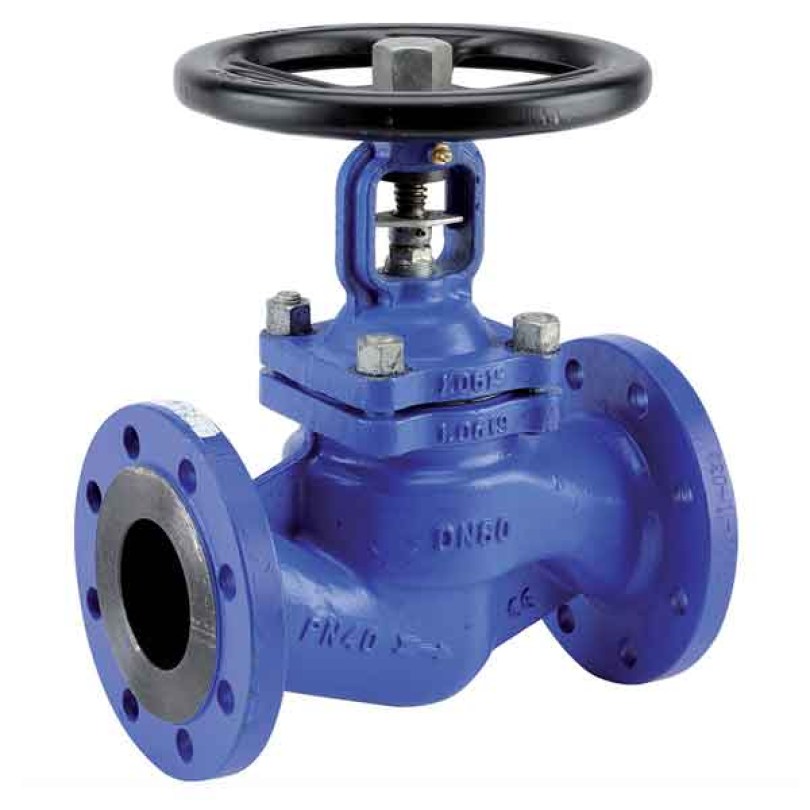

Robinet cu ventil din otel carbon burduf din inox conexiune cu flanse

DESCRIERE:

Robinet cu ventil din oțel carbon cu flanșă PN40, cu burduf din inox, pentru fluide fără coroziune, abur, hidrocarburi și fluid termic.
Burduf din oțel inoxidabil și garnitură din oțel inoxidabil + grafit.
Dispozitiv anti-intoarcere pentru a evita riscul de torsiune a burdufurilor.
Dop de egalizare a presiunii în DN200
Capotă și ambalaj înșurubat pentru o întreținere ușoară.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

Dimensiune: DN15 până la DN200
Conexiune: Flanșă PN40 RF
Temperatura minima: -29°C
Temperatura maxima: +400°C
Presiune maximă: 40 bar

SPECIFICATII:

• Respectați direcția de curgere indicată de săgeată
• Tijă fără ridicare și roată de actionare manuală
• Capota cu șuruburi și pachet de presetupe
• Tijă și scaun din oțel inoxidabil
• Scaun presat in corp
• Dop de egalizare a presiunii în DN200
• Flanse R.F. PN40

UTILIZARE:

• Nu se utilizează cu fluide corozive sau toxice, abur, hidrocarburi
• Temperatură minimă și maximă Ts: - 29°C până la + 400°C

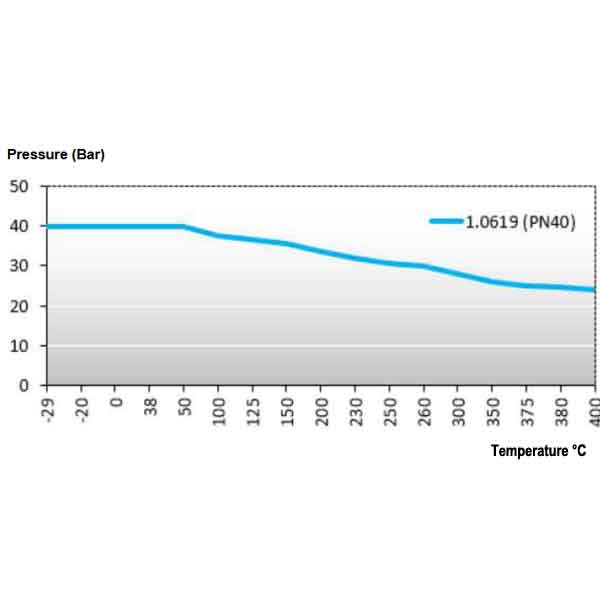

• Presiune maximă Ps: 40 bari (vezi graficul de mai sus)
• Δp 20 bari max pentru DN125, 15 bari max pentru DN150, 19 bari max pentru DN200
• Tine tija unsa

STANDARDE:

• Producător certificat ISO 9001 :2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
    o DN15-25 : Articolul 4, §3 (SEP), fără marcaj CE
    o DN32-100: Categoria de risc II, marcaj CE1035 sau CE0035
    o DN125-200: Categoria de risc III, marcaj CE1035 sau CE0035
• Certificat 3.1 la cerere
• Proiectare conform DIN 3840
• Marcare conform EN 19
• Teste de presiune conform EN 12266-1, Rate A
• Lungime conform EN 558 seria 1 ( DIN 3202-1 F1 )
• Flanse R.F. conform EN 1092-1 PN40
• ATEX Group II Categoria 2 G/2Dc Zone 1 & 21 Zone 2 & 22 (marcaj opțional) conform directivei 2014/34/UE

INSTRUCTIUNI DE INSTALARE SI UTILIZARE:

Instructiuni instalare si utilizare robineti cu ventil si conexiune cu flansa
