Set din alama pentru indicator de nivel L 138 teava Ø13 - Ø16

DESCRIERE:

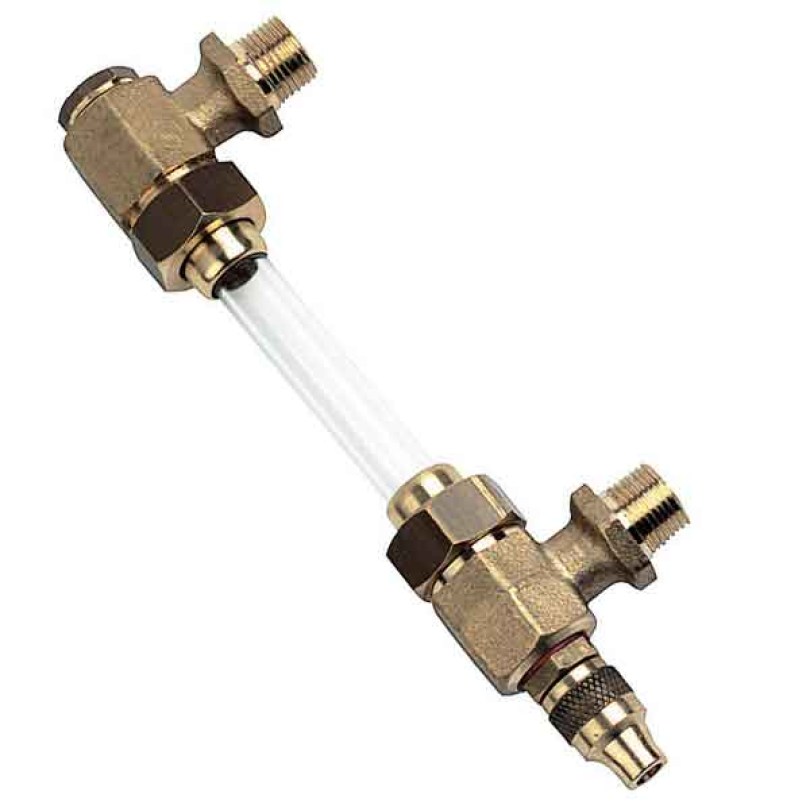

Indicatorul de nivel din alama L 138 este dedicat indicarii vizuale a nivelului unui rezervor. Indicatorul oferă o citire directă a nivelului printr-un tub transparent. Este prevazut cu un dop de scurgere in jos. Poate fi echipat cu tub transparent din plastic sau sticla.

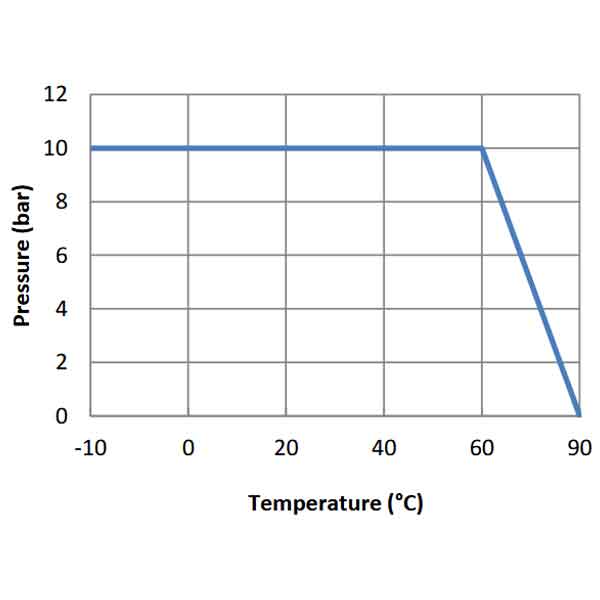

Indicatorul L 138 este o solutie economica pentru vizualizarea nivelului de lichide curate, neagresive, la presiune joasa si temperatura mediului ambiant.

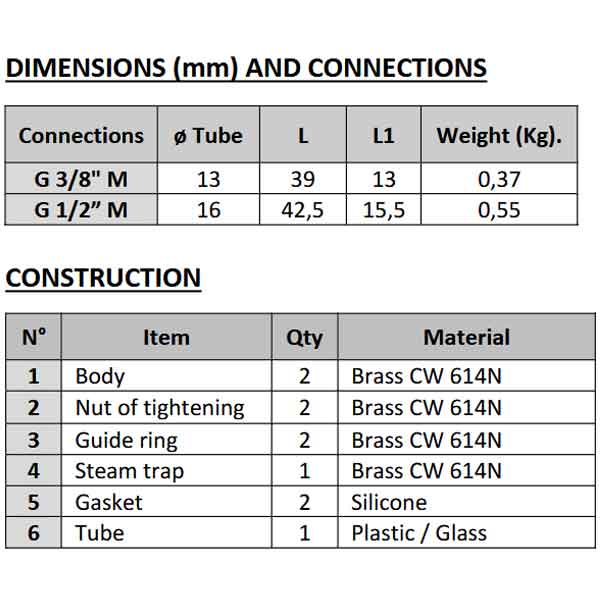

MODELE DISPONIBILE:

Diametre de la 3/8" la 1/2".
Conexiuni BSP.

CALCULUL LUNGIMII TUBULUI:

Lungimea tubului este egală cu dimensiunea de la față la față, mai putin 15mm.

MONTARE:

1 - Verificați dacă rezervorul este gol.
2 - Pentru a instala indicatorul de nivel, începeți prin a înșuruba valoarea inferioară furnizată cu dopul de scurgere de pe rezervor. Pentru a garanta etanșeitatea filetului de pe rezervor, utilizați un material adaptat tipului de fluid.
3 - Apoi înșurubați supapa superioară a rezervorului (ansamblu Idem de jos).

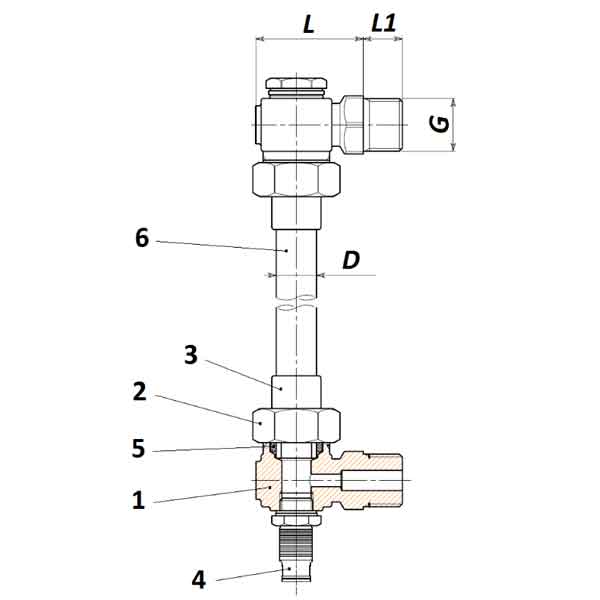

4 - Pentru a ridica tubul, începeți prin a deșuruba piulița de fixare și inelul de ghidare al fundului, traversând tubul în inelul de ghidare, piulița și șaiba. Introduceți, înșurubați și strângeți acest ansamblu pe partea inferioară.
5 - Pentru partea superioară, deșurubați piulița de fixare și inelul de ghidare. Luați dimensiunea față în față între partea de jos și de sus, pentru a tăia tubul la lungimea corespunzătoare. (Vezi mai sus calculul lungimii tubului). Traversați tubul în inelul de ghidare, piulița și garnitura. Introduceți, înșurubați și strângeți acest ansamblu în partea de sus.

UTILIZARE:

1 - Închideți dopul de scurgere inferior inferior.
2 – Uită-te la nivelul din tub.

ÎNTREŢINERE:

1 - Opriți sosirea lichidului în rezervor.
2 - Goliți rezervorul.
3 - Deschideți supapa de golire inferioară și goliți lichidul conținut în tub.
4 - Deșurubați piulițele inferioare și superioare de strângere a tubului.
5 - Scoateți tubul, spălați-l sau înlocuiți-l cu un tub nou de aceeași referință precum și ambele garnituri.
6 - Strângeți fără exces piulițele inferioare și superioare pentru a nu rupe tubul.
7 - Închideți supapa de golire inferioară.
