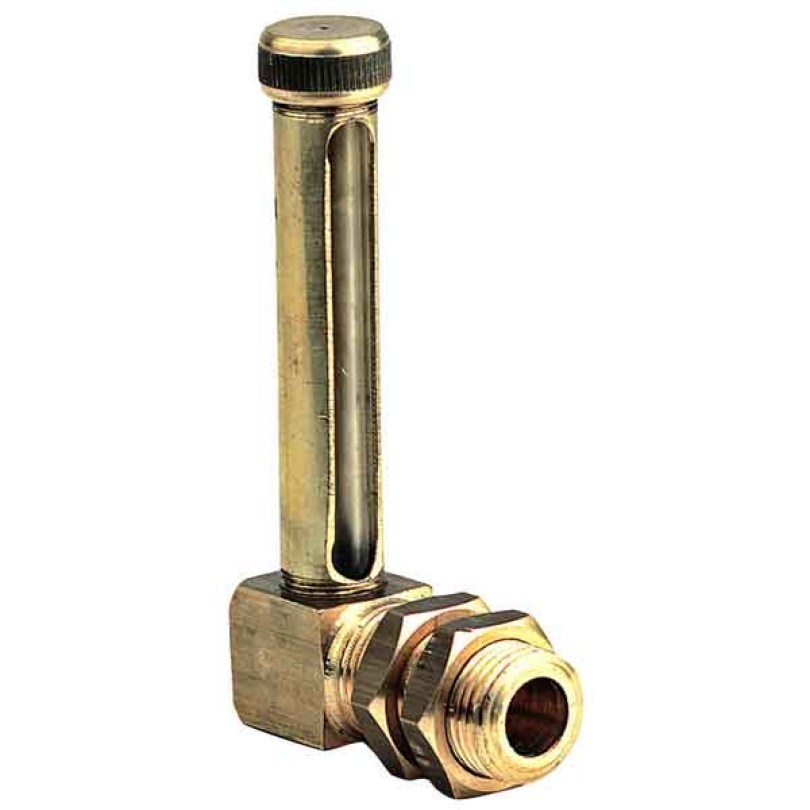

Indicator de nivel din alama L 146 inaltime 100 mm - 1/4''

DESCRIERE:

Indicatorul de nivel din alama L 146 este dedicat indicatiei vizuale a nivelului rezervoarelor mici. Indicatorul oferă o citire directă a nivelului printr-un tub transparent. Este echipat cu un tub transparent din plastic. Acest indicator este prevăzut cu un dop superior forat ca aerisire.

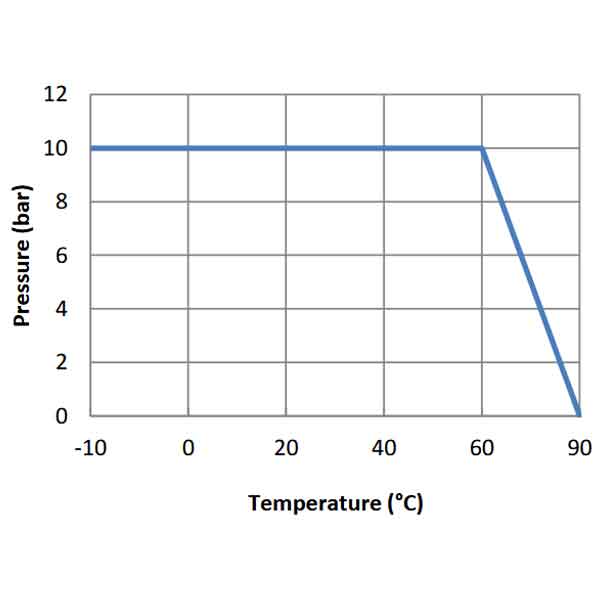

Manometrul L 146 este o solutie economica pentru vizualizarea nivelului de lichide curate, neagresive, la presiune joasa si temperatura mediului ambiant.

MODELE DISPONIBILE:

Diametre de la 1/4" la 1/2".
Conexiuni BSP.

CALCULUL LUNGIMII TUBULUI:

Lungimea tubului este egală cu dimensiunea de la față la față, mai putin 15mm.

MONTARE:

1 - Verificați dacă rezervorul este gol.

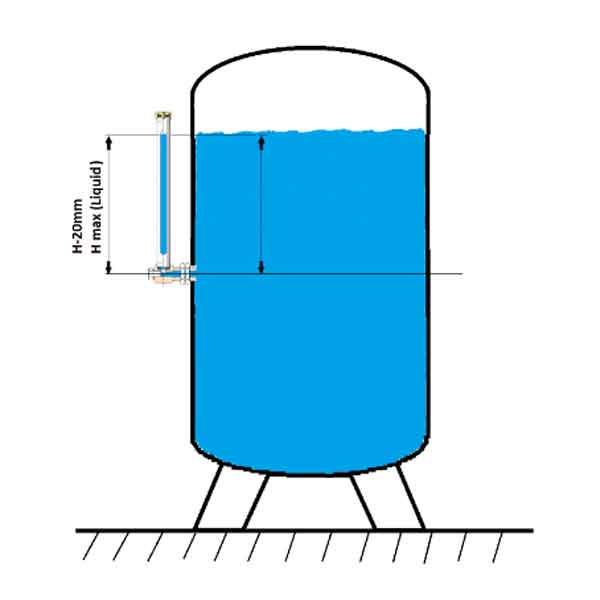

2 - Manometrul trebuie instalat la un anumit nivel al rezervorului, de exemplu nivelul lichidului nu poate depăși partea superioară a manometrului. (H-20 mm) vezi diagrama de mai jos.
3 - Pentru a instala indicatorul de nivel, Începeți prin înșurubarea piesei filetate prevăzute cu ambele piulițe pe rezervor. Pentru a garanta etanșeitatea filetului de pe rezervor, utilizați un material adaptat tipului de fluid.
4 - Încheiați apoi ansamblul strângând prima piuliță și a doua piuliță (piuliță de blocare) de pe rezervor.

UTILIZARE:

1 - Umpleți rezervorul.

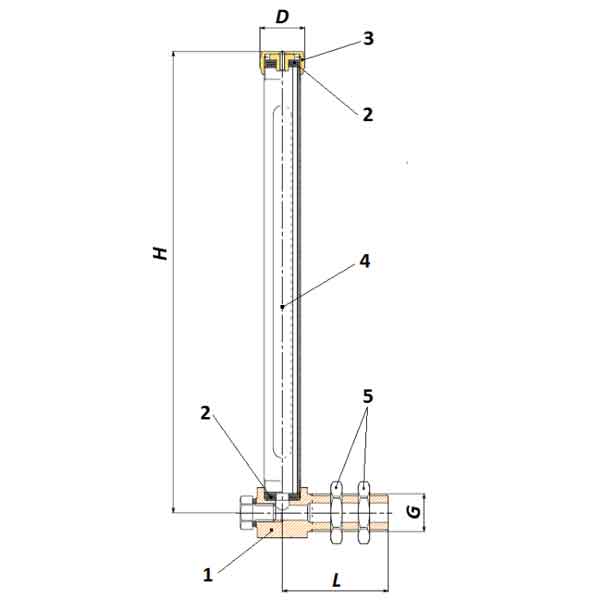

2 - Uitați-vă la nivelul din tub (articolul 4).

ÎNTREŢINERE:

1 - Opriți accesul lichidului în rezervor.
2 - Goliți rezervorul.
4 - Deșurubați dopul superior (articolul 3).

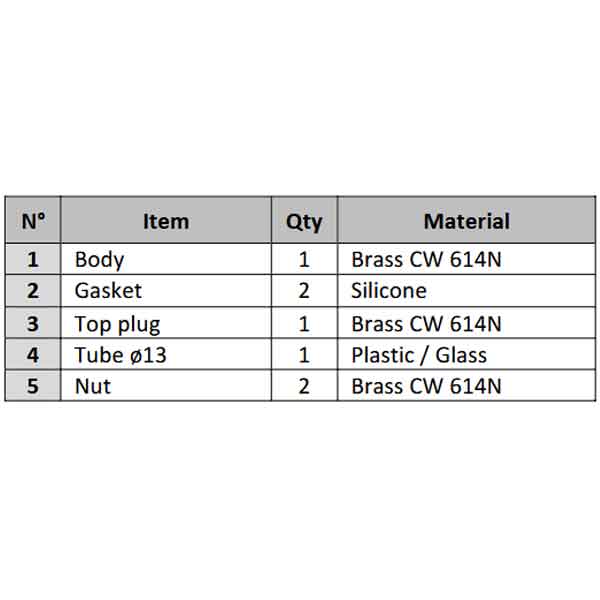

5 - Scoateți tubul, spălați-l sau înlocuiți-l cu un tub nou de aceeași referință precum și ambele garnituri (articolul 2).
6 - Verificați dacă orificiul de aerisire de pe dopul superior (articolul 3) nu este blocat.
7 - Înșurubați din nou dopul superior (articolul 3).
8 - Dati drumul lichidului.
